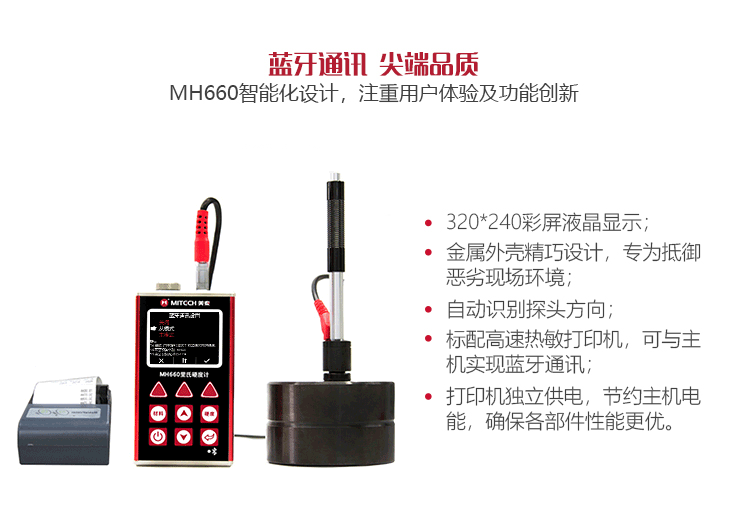

產品概述MH660便攜式里氏硬度計是美泰公司新推出的升級產品，它更加注重用戶體驗及功能創新。采用320×240彩色液晶顯示屏，光線昏暗及日光強烈環境下也能為您呈現清晰測量結果，大大提升了視覺體驗；密封的金屬外殼精巧設計，體積更小、品質更優，專為抵御惡劣現場環境中的油污、粉塵而設計；獨創的多點校準功能，可對轉換曲線進行多點調校，減小測量誤差；測量中儀器可自動識別測量方向，滿足高效采集多角度材料硬度的精準檢測需求，支持多種硬度制氏間的自由轉換；低功耗設計由兩節AA五號電池供電，可實現藍牙通訊，支持多語言版本切換。被廣泛地應用于金屬加工制造業、特種設備或永久性組件的在役失效分析、商檢等領域。特別適宜對大型不可拆卸部件的現場硬度測試。是提高生產合格率、節約成本必備的專業精密儀器。
功能用途
模具型腔。
軸承及其它零件。
壓力容器、汽輪發電機組及其設備的失效分析。
重型工件。
已安裝的機械或永久性組裝部件。
試驗空間很狹小的工件。
要求對測試結果有正規的原始記錄。
金屬材料倉庫的材料區分。
大型工件大范圍內多處測量部位的快速檢驗。

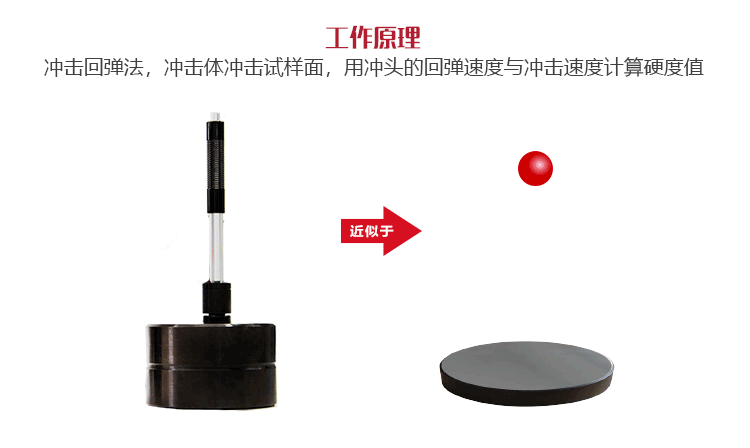

工作原理
用規定質量的沖擊體在彈力作用下,以一定速度沖擊試樣表面,用沖頭在距試樣表面1mm處的回彈速度與沖擊速度的比值計算硬度值。計算公式如
下：
計算方法：HL=1000×VB/ VA
式中：HL——里氏硬度值
VB——沖擊體回彈速度
VA——沖擊體沖擊速度工作條件環境溫度：操作溫度－10℃～＋50℃
存儲溫度：-30℃～＋60℃
相對濕度：≤90％
周圍環境無強烈振動、無強烈磁場、無腐蝕性介質及嚴重粉塵儀器特點基于里氏硬度測量原理，可對多種金屬材料進行硬度和強度測試。

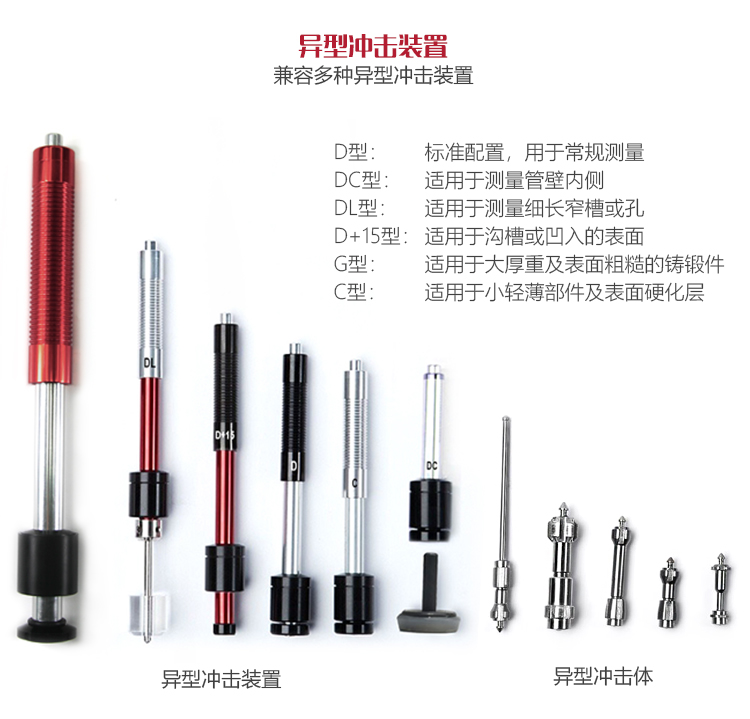

適配六種類型沖擊裝置；自動識別沖擊裝置類型,更換時無需重新校準。
自動檢測沖擊裝置狀態（連接、斷開、故障等狀態）。

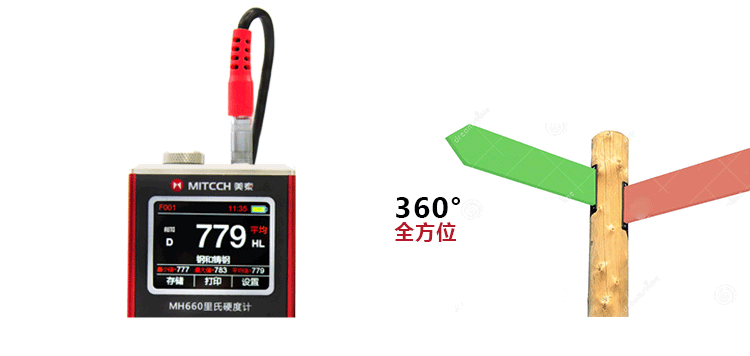

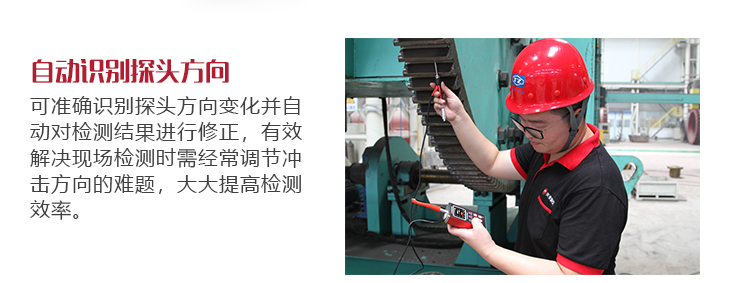

自動識別沖擊方向(G型沖擊裝置除外)，360°全方位自由測量。

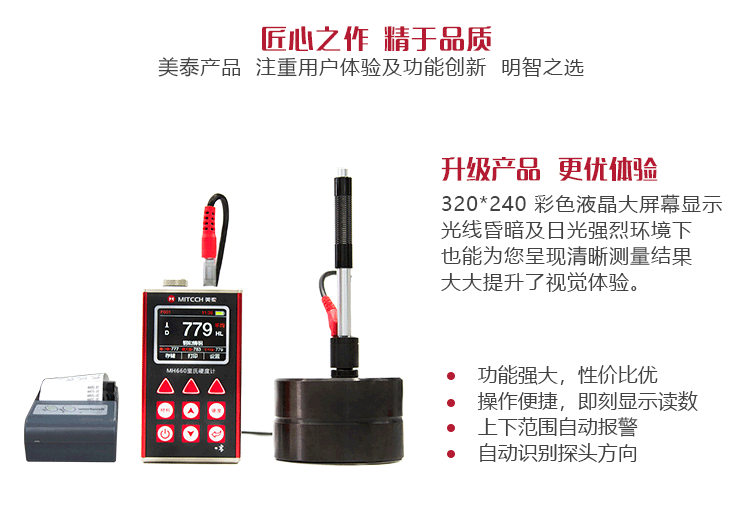

320×240 TFT真彩色液晶屏，信息豐富、直觀，顯示清晰、亮度可調，方便在光線昏暗和強烈日光環境中使用。

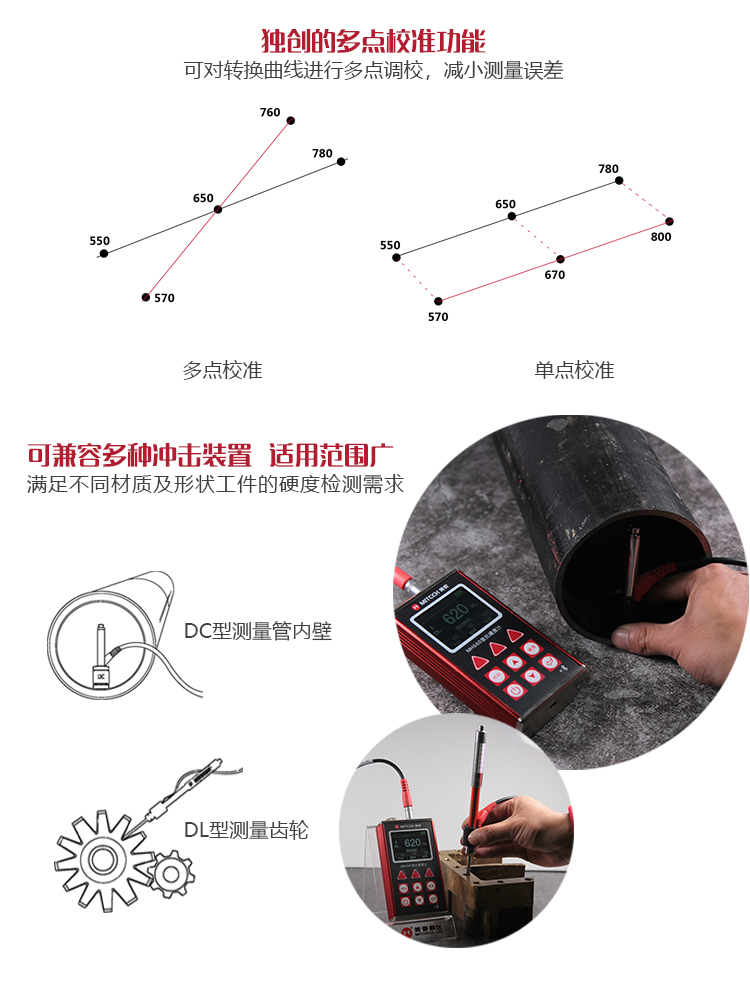

基本（單點）校準和獨創的多點校準功能，可對轉換曲線進行多點調校，減小測量誤差。
測量結果可轉換為里氏(HL)、布氏(HB)、洛氏B(HRB)、洛氏C(HRC)、洛氏A(HRA)、維氏(HV)、肖氏(HS)。
內置里氏硬度換算功能，可實現HLD值與HLC、HLG、HLDL、HLD+15之間的相互換算，方便儀器校準和測值換算。
可預設硬度值上、下限，超出范圍自動報警，方便用戶批量測試的需要。

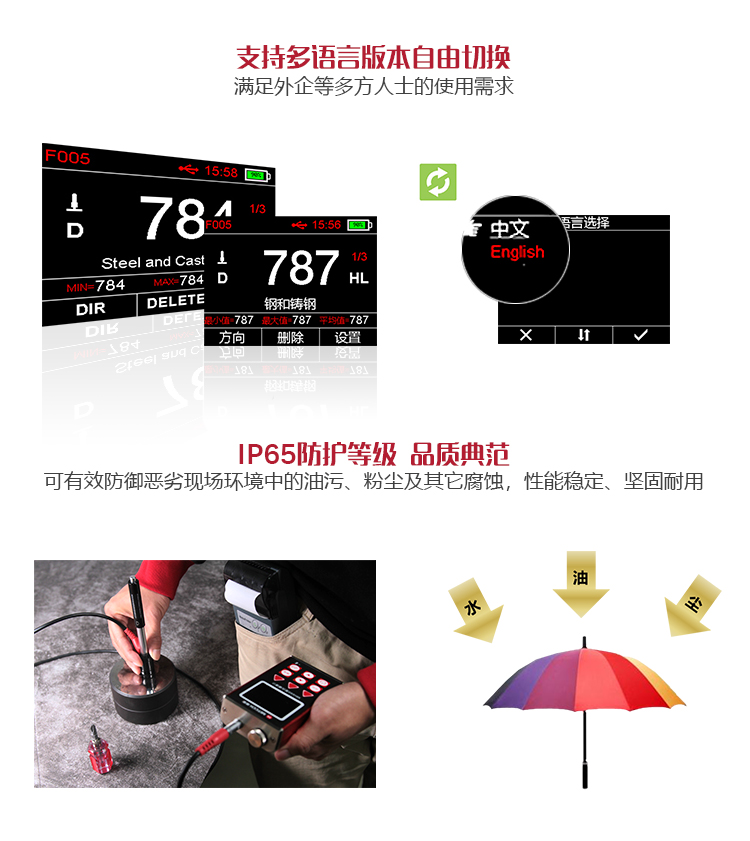

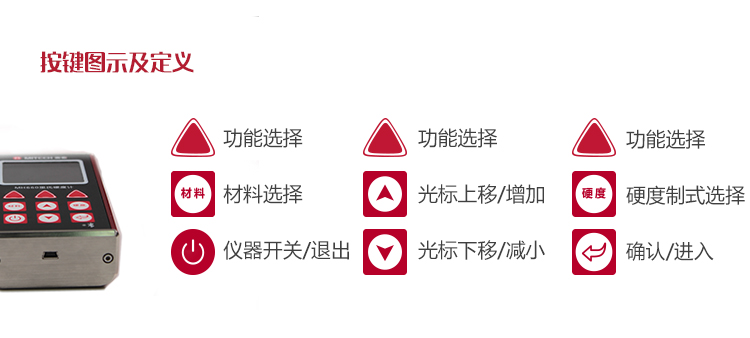

中英文自由切換，菜單式操作，使用簡單、方便。
可存儲1000組（沖擊次數32～1）硬度測量數據，每組數據包括單次測量值、平均值、測量日期/時間、沖擊方向、次數、材料、硬度制等信息。

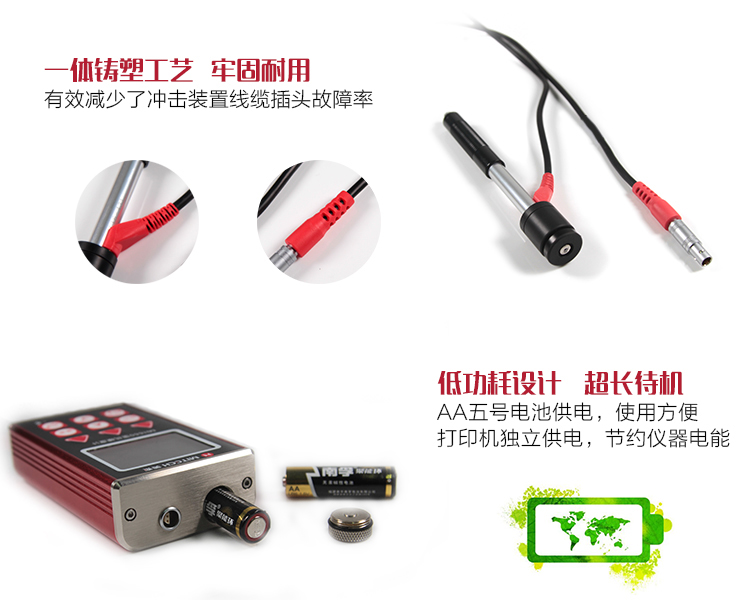

兩節普通5號電池供電，可連續工作不小于100小時；具有自動屏幕待機、自動休眠、自動關機等節電功能。
USB1.1接口，可方便、快捷地與PC機進行通訊。
內置藍牙模塊，可通過藍牙接口連接藍牙打印機實現無線打印。

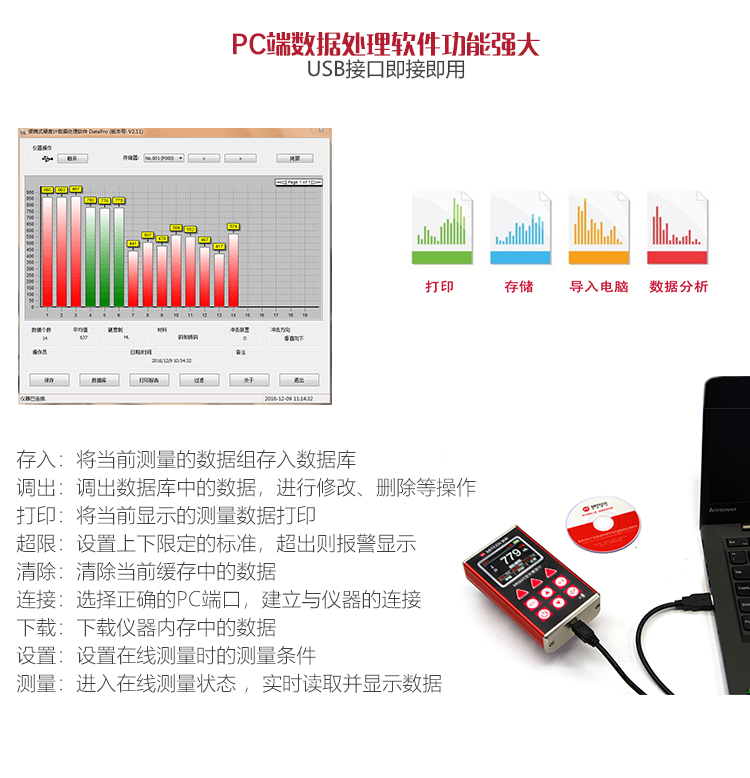

配備PC端數據處理軟件，具有傳輸測量結果、存儲管理、統計分析、生成測量報告等豐富功能。
專為嚴苛的現場環境而設計，堅固耐用，獨有的密封設計使它能夠抵御從海洋到沙漠各種惡劣環境中的潮濕、風沙、灰塵
油污及其它污染。

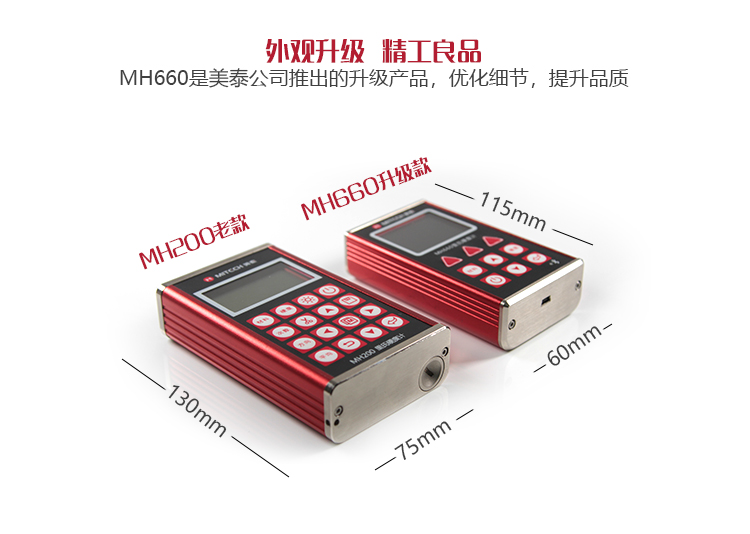

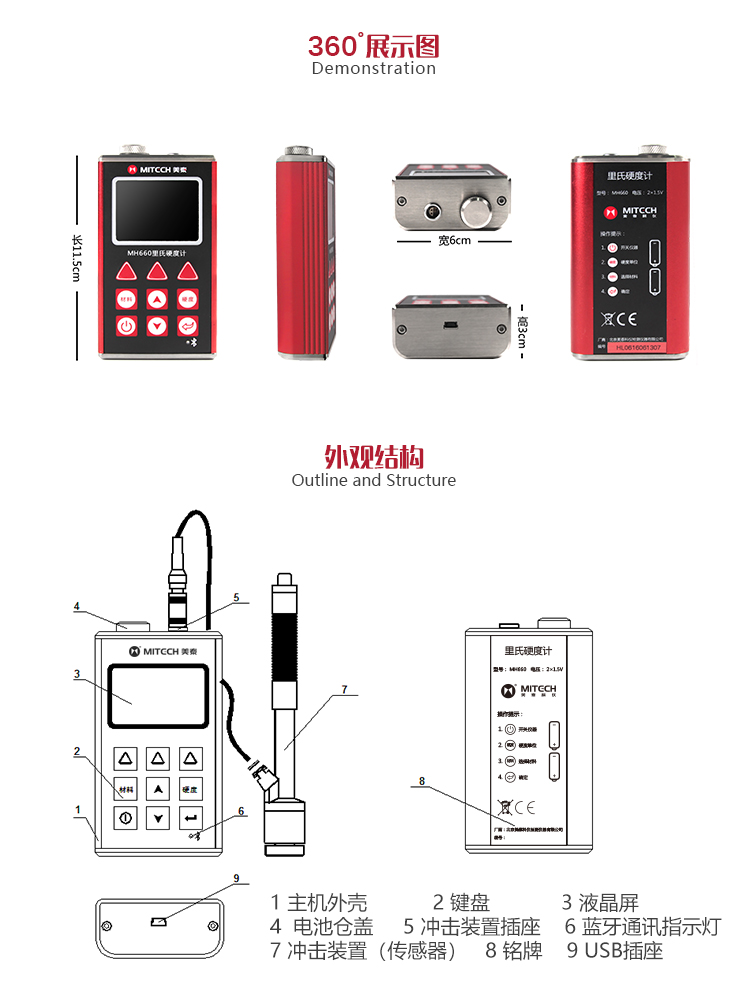

外形尺寸：120mm×67mm×31mm

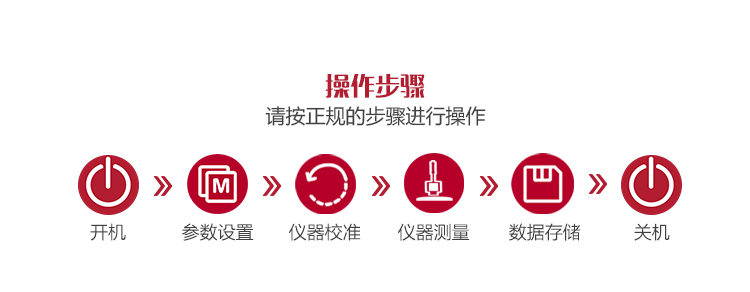

操作方法及注意事項
測量前可使用經過標定的里氏硬度塊對儀器進行檢驗，其示值誤差及重復性應不大于表1-1之規定。
如果示值誤差和重復性超出表1-1之規定，則應校準儀器（使用基本校準功能，必要 時可進行多點校準）后再使用；
校準后仍然存在較大示值誤差和重復性誤差的，請閱讀本手冊第六章（故障分析與排除），或者聯系生產廠家尋求技術
支持或進行維修。

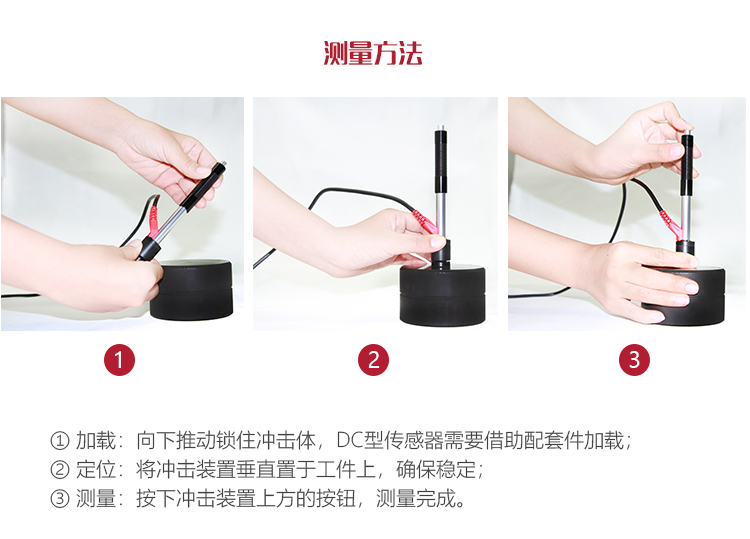

1、加載
向下推動加載套鎖住沖擊體（對于DC型沖擊裝置，則可將加載桿吸于試樣表面，將DC 型沖擊裝置插入加載桿，直到停止
位置為止），此時就完成了沖擊裝置的加載。
2、定位
將沖擊裝置支承環按選定的測量方向緊壓在試樣表面上，沖擊方向應與試驗面垂直。
3、測量
按動沖擊裝置上部的釋放按鈕，進行測量。測量過程中要求試樣、沖擊裝置、操作者均 穩定，并且作用力方向應通過沖
擊裝置軸線。試樣的每個需要測量的部位一般進行3~5 次測量。數據分散不應超過平均值的±15HL。任意兩壓痕之間距離
或任一壓痕中心距試樣邊緣距離應符合表4-1之規定。
表4-1
沖擊裝置類型
兩壓痕中心間距離
壓痕中心距試樣邊緣距離
不小于（mm）
不小于(mm)
D、DC
3
5
DL
3
5
D+15
3
5
G
4
8
C
2
4
4、讀取測量值
用多個有效試驗點的測量平均值作為一個里氏硬度測量數據。 記錄里氏硬度測量結果時，在里氏硬度符號HL前示出硬
度數值，在HL后面示出沖擊 裝置類型。例如780HLD表示用D型沖擊裝置測定的里氏硬度值為780。
對于用里氏硬度換算的其它硬度，應在里氏硬度符號之前附以相應的硬度符號。例如 420HVHLD表示用D型沖擊裝置測定
的里氏硬度換算的維氏硬度值為420。
注意：不同沖擊裝置類型測得的HL值不同，例如780HLD≠780HLC。本儀器內置了不同沖擊裝置測得的HL值之間的換算表，
使用方法詳見5.6。

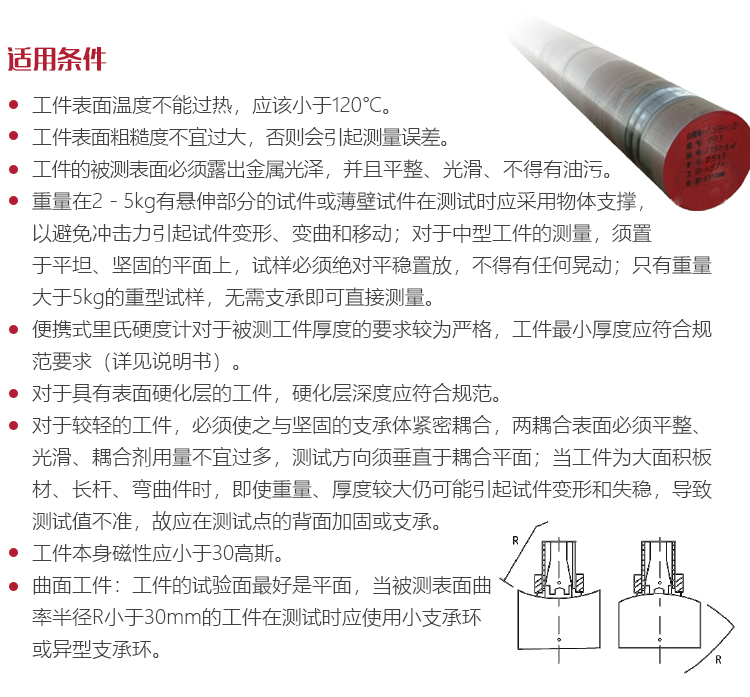

注意事項：
工件表面溫度不能過熱，應該小于120℃。
工件表面粗糙度不宜過大，否則會引起測量誤差。工件的被測表面必須露出金屬光澤，并且平整、光滑、不得有油污。
重量在2－5kg有懸伸部分的試件或薄壁試件在測試時應采用物體支撐，以避免沖擊力引起試件變形、變曲和移動；對于中
型工件的測量，須置于平坦、堅固的平面上。
必須絕對平穩置放，不得有任何晃動；
只有重大于5kg的重型試樣，無需支承即可直接測量。便攜式里氏硬度計對于被測工件 厚度的要求較為嚴格，工件最小厚
度應符合說明書規范要求。
對于具有表面硬化層的工件，硬化層深度應符合說明書規范。
對于較輕的工件，必須使之與堅固的支承體緊密耦合，兩耦合表面必須平整、光滑、耦合劑用量不宜過多，測試方向須垂
直于耦合平面；當工件為大面積板材、長桿、彎曲件時，即使重量、厚度較大仍可能引起試件變形和失穩，導致測試值不
準，故應在測試點的背面加固或支承工件本身磁性應小于30高斯曲面工件：工件的試驗面最好是平面。
當被測表面曲率半徑R小于30mm的工件在測試時應使用小支承環或異型支承環。
貯存時應遠離振動、強烈磁場、腐蝕性介質、潮濕、塵埃，應在常溫下貯存。
運輸時在保證原包裝的狀態下，可在三級公路條件下進行。

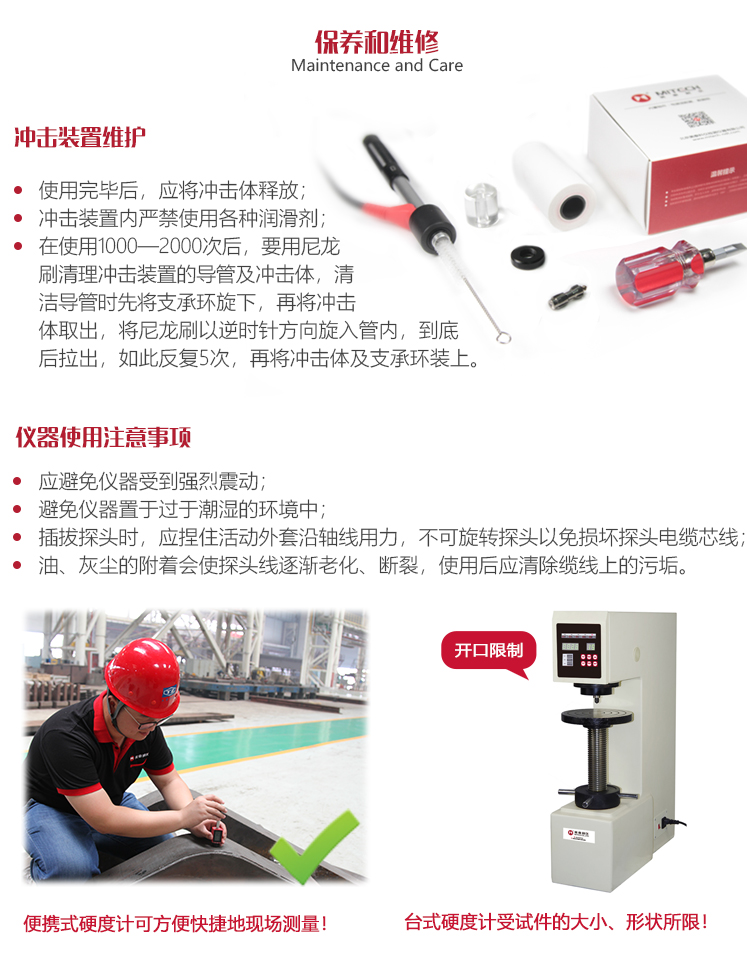

儀器的保養與維護沖擊裝置維護
沖擊裝置使用1000~2000次后，要用尼龍刷清理沖擊裝置的導管及沖擊體。清潔導管時先將支承環旋下，再將沖擊體取
出，將尼龍刷以逆時針方向旋入管內，到底后拉出，如此反復5次，再將沖擊體及支承環裝上；
使用完畢后，應將沖擊體釋放；
沖擊裝置內嚴禁使用各種潤滑劑。
儀器維修程序
當用標準洛氏硬度塊進行檢定時，誤差均大于2HRC時，可能是球頭磨損失效，應考慮更換球頭或沖擊體。
當硬度計出現其它不正常現象時，請用戶不要拆卸或調節任何固定裝配之零部件，填妥保修卡后，交由我公司維修部
門，執行保修條例。 -
-

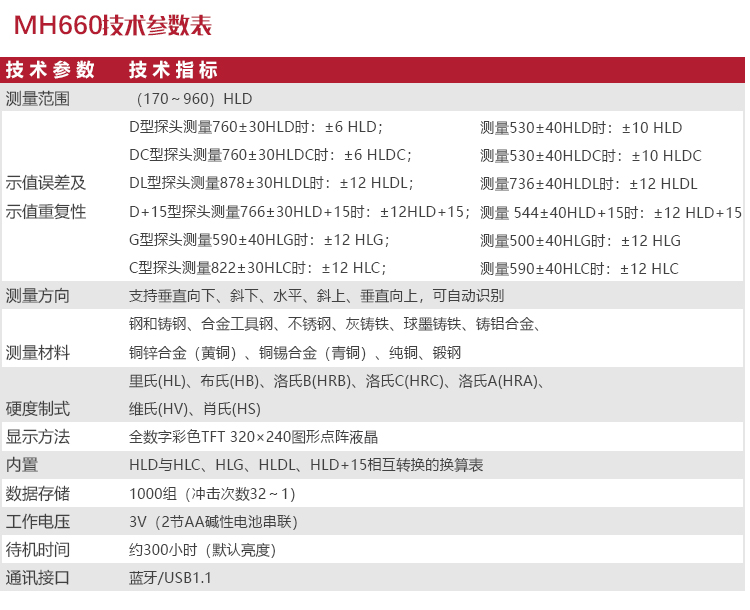

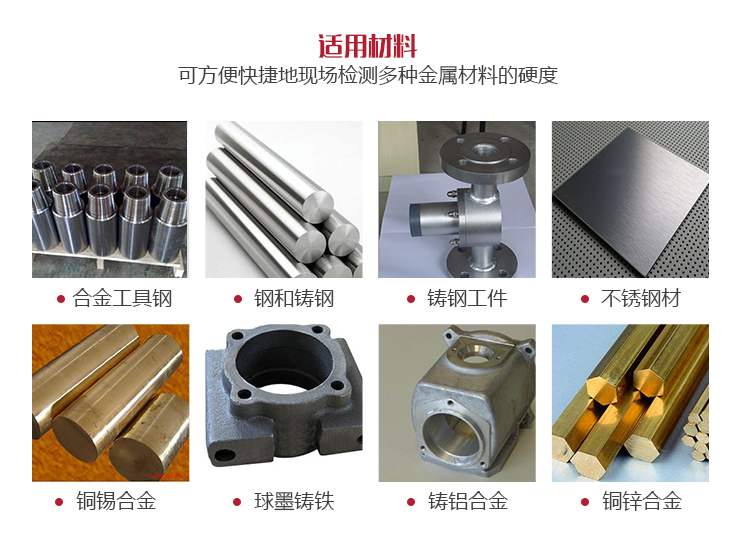

測量范圍 （170～960）HLD 測量方向 支持垂直向下、斜下、水平、斜上、垂直向上，可自動識別 示值誤差 D型±6 HLD 示值重復性 D型6 HLD 適用材料 鋼和鑄鋼、合金工具鋼、不銹鋼、灰鑄鐵、球墨鑄鐵、鑄鋁合金、銅鋅合金（黃銅）、銅錫合金（青銅）、純銅、鍛鋼 單位制式 里氏(HL)、布氏(HB)、洛氏B(HRB)、洛氏C(HRC)、洛氏A(HRA)、維氏(HV)、肖氏(HS) 沖擊能量 D型11mJ 沖擊體質量 D型5.5g/7.2g 球頭硬度 D型1600HV 球頭直徑 D型3mm 球頭材料 D型碳化鎢 試件表面粗糙度 D型1.6μm；C型≥0.2mm 硬化層最小深度 D型≥0.8mm；C型0.4μm 顯示 16位全數字彩色TFT 320×240圖形點陣液晶 存儲 可存儲最大1000組（沖擊次數32～1）硬度測量數據 校準功能 單點校準、多點校準功能 數據打印 可與現場便攜式微型打印機進行藍牙通訊，方便快捷地生成數據報告 工作電壓 3V（2節AA尺寸堿性電池串聯） 供電 2節AA（五號）尺寸普通堿性電池 節電方式 低功耗設計 持續工作時間 約300小時（默認亮度時） 通訊接口 藍牙、USB1.1接口 工作語言 中文、英文自由切換 外殼材質 鋁鎂合金外殼 外形尺寸 120mm×67mm×31mm 整機重量 5.5KG PC端軟件 有 -

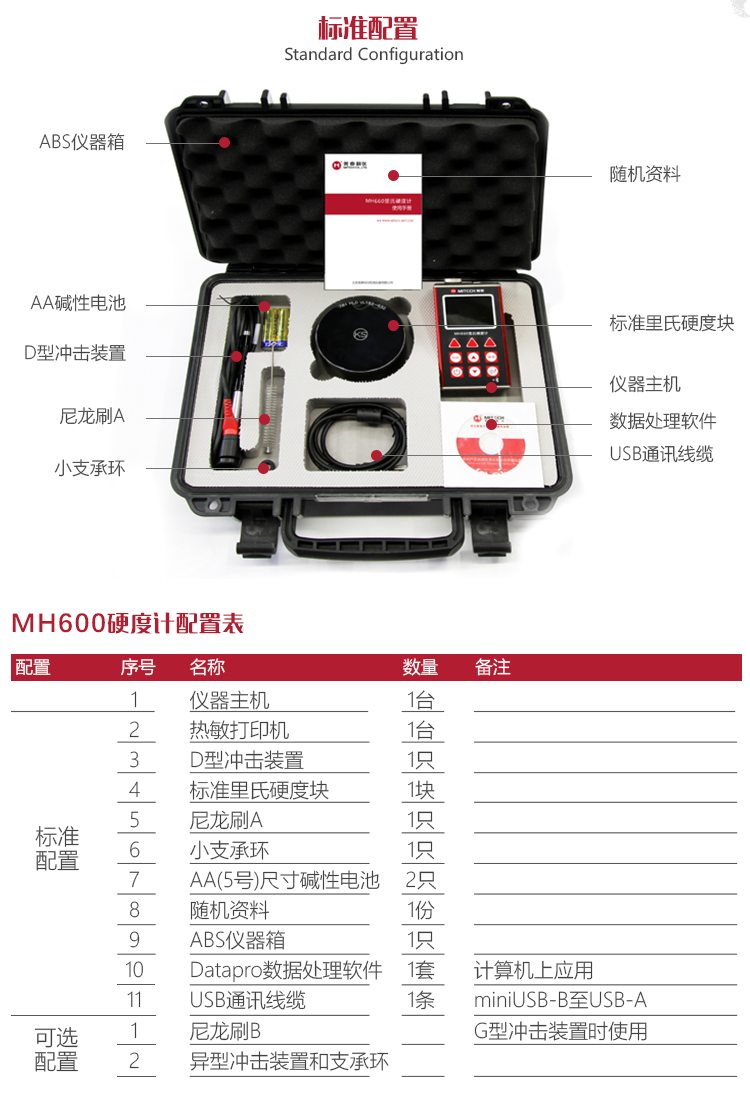

美泰里氏硬度計D型沖擊裝置 美泰便攜式里氏硬度計D型沖擊裝置，高：147mm 重：50g。直徑：20mm，內置沖擊體，底部為可拆卸的支撐環，根據需要可隨時進行更換。美泰金屬硬度計D型沖擊裝置適用于表面較光滑重量在5kg以上、厚度5mm以上、硬化層厚度超過0.8mm的常規工件硬度的測量。被廣泛的應用于：汽車底盤的硬度檢測；已安裝的機械或永久性組裝部件；大型工件大范圍內多處測量部位的快速檢驗；壓力容器、汽輪發電機及其它設備失效分析；軸承及其它零件生產流水線；金屬材料倉庫的材料區分；熱處理工件的質量控制等。可實現里氏、布氏、洛氏等硬度的精確測量。
美泰里氏硬度計D型標準硬度塊 美泰里氏硬度計D型標準硬度塊，尺寸規格 90X55（mm） 重： 2.67kg, 屬美泰系列便攜式硬度計的標準配置，主要用于判定里氏硬度計工作時的誤差是否在國家標準或國際標準中允許的范圍內。每個標準硬度塊上刻有的序列號及硬度值均與合格資證一一對應，可保證其國家標準或國際標準的追溯性。標準塊均采用鍍硬化層的工藝特制而成，選材優良，硬度值穩定可靠，美泰便攜式里氏洛氏布氏硬度計D型硬度塊嚴格按照相關標準制定，主要應用于D型傳感器的標定與核驗，也可適用于C型、DC型、D+15型、DL型等多種異型沖擊裝置，借助轉換表即可得到相應的標準參考值。美泰標準里氏硬度計塊D型是日常硬度檢測及校正應用的標準依據，是確保精準硬度測量必備的配件。
美泰里氏硬度計尼龍刷A 美泰硬度計專用尼龍刷A，主要應用于對沖擊裝置內管壁進行清洗（除G型外）。
美泰AA（5號）尺寸堿性電池 美泰AA（5號）尺寸堿性電池，均采用低功耗設計理念，超長待機，MH180/MH200/MH600/MH660均由兩節AA五號電池供電。
美泰里氏硬度計小支承環 美泰便攜式里氏硬度計標配小支撐環，用于曲面工件，若被測表面曲面率半徑R小于30mm時，在測試時的應使用小支撐環，它能夠使被測工件平穩，沖擊體和待測工件完全接觸，從而確保所測工件硬度值準確性。如工件為較特殊的曲面等情況，需選用異型支撐環。
美泰里氏硬度計隨機資料 美泰系列便攜式里氏硬度計儀附有專用的隨機裝箱資料。包括產品合格證、保修卡、產品說明書、裝箱清單。隨機資料采用專用的銅版紙印制，說明書圖文設計，美觀、易懂、便于長久保存。注：美泰品牌系列產品的隨機資料均可登陸www.gcuvbwo08.cn下載電子版。

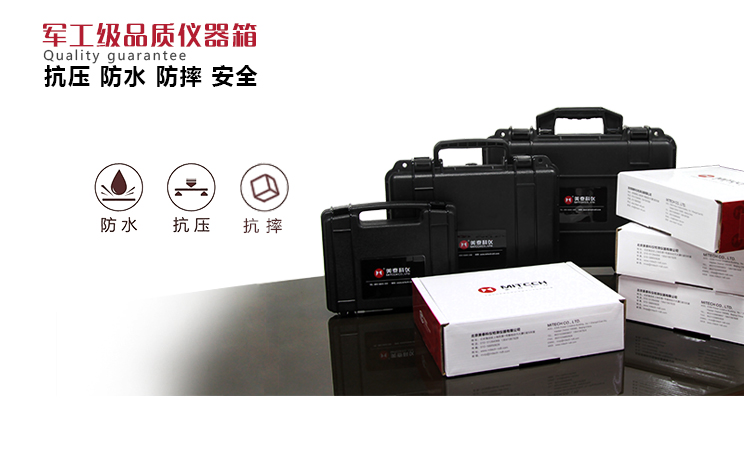

美泰里氏硬度計ABS儀器箱 美泰系列便攜式里氏硬度計儀器箱，長:35.5cm;寬:19cm;高:11cm;重:1.5kg。采用ABS工程塑料精制而成，密封防水、抗摔防震，具有耐熱性、耐低溫等優良性能，可有效防御惡劣環境中的油污、粉塵及各種腐蝕，箱體尺寸符合航空、列車攜帶標準（可放于座位底下和行李架上），安全、可靠、穩定。
美泰里氏硬度計Datapro數據處理軟件 美泰里氏硬度計數據處理軟件，標配于MH200/MH500/MH600/MH660，可方便、快捷地與PC機進行數據交換和參數設定。
具有測值存儲管理、測值統計分析、打印測值報告等豐富功能。適用于鋼鐵生產、船舶制造、汽車制造、飛機制造、高壓容器，電利器件、軸承、標準件、五金紡織配件和儀器儀表配件等各種與金屬材料制品有關的生產企業。 利用 該軟件 提供的分析結果，可使企業質量控制更具科學依據、可溯性更高，提高企業信息化質量管理水平，是企業分析產品合格率，提高品質監控的有效保證，該軟件亦可作為與金屬材料有關的科研單位、制造工廠、大專院校等部門從事理論教學、實驗分析和基礎科學研究的有效工具。
美泰USB通訊線纜 美泰USB通訊線纜，用于連接PC端與硬度計主機，以實現與電腦通訊、分析及存儲數據的應用。

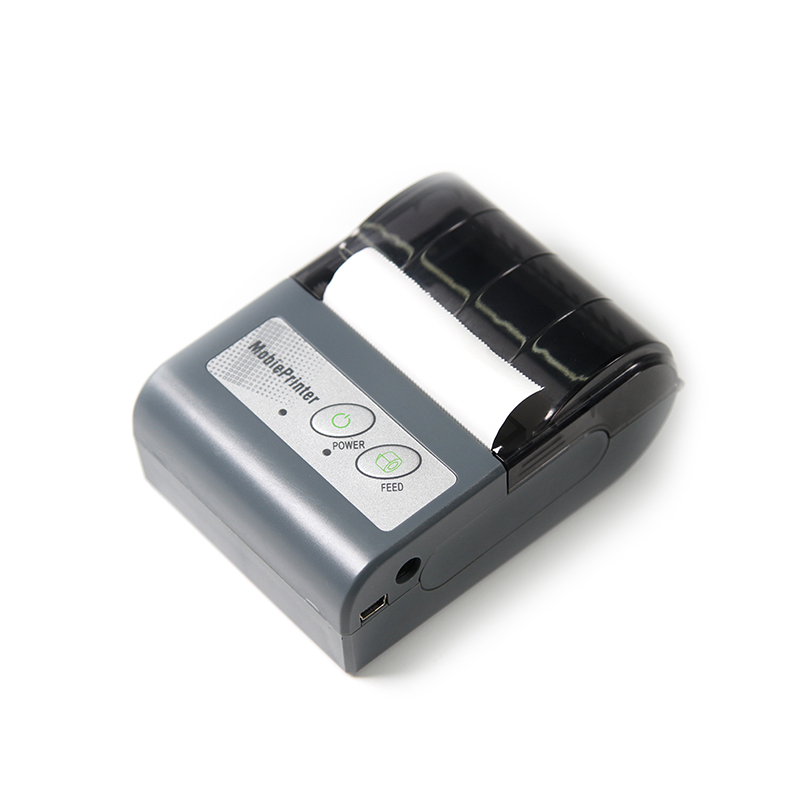

美泰藍牙熱敏高速打印機 美泰藍牙打印機，屬MH660硬度計的標準配置，它分離于主機，不占用主機電源，獨立供電，使用方便，無需線纜即可實現與主機的藍牙通訊，操作簡便，進口熱敏高速打印機芯，故障率低，抗干擾性強，滿足您高品質現場數據打印需求。
-

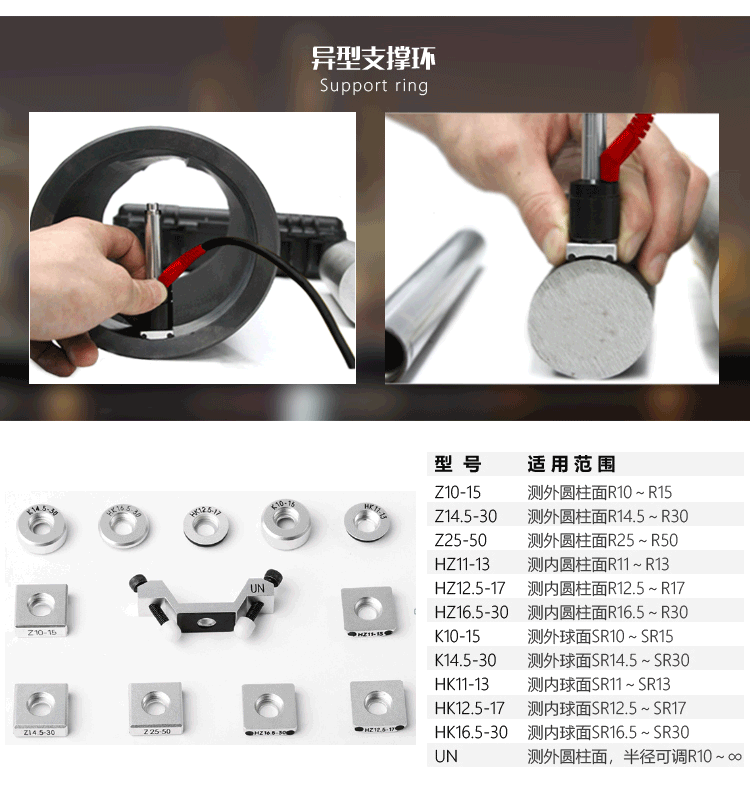

美泰里氏硬度計異型支撐環Z14.5-30 美泰圓柱硬度計異型支承環Z14.5-30，適用于R14.5-30 外圓柱面的檢測，可替代標準支撐環使用。
美泰里氏硬度計異型支撐環HZ11-13 美泰硬度計異型支承環HZ11-13，適用于R11-13 內圓柱面的檢測，可替代標準支撐環使用。
美泰里氏硬度計異型支撐環HZ12.5-17 美泰鋼管硬度計異型支承環HZ12.5-17，適用于R12.5-17 內圓柱面的檢測，可替代標準支撐環使用。
美泰里氏硬度計異型支撐環HK12.5-17 美泰硬度計異型支承環HK12.5-17，適用于SR12.5-17 內球面的檢測，可替代標準支撐環使用。
美泰里氏硬度計異型支撐環HK11-13 美泰洛氏布氏可轉換硬度計異型支承環K11-13，適用于SR11-13 內球面的檢測，可替代標準支撐環使用。
美泰里氏硬度計異型支撐環HK16.5-30 美泰里氏硬度計異型支承環HK16.5-30，適用于SR16.5-30 內球面的檢測，可替代標準支撐環使用。
美泰里氏硬度計異型支撐環UN 美泰便攜式硬度計異型支承環UN，適用于外圓柱面，半徑可調，可替代標準支撐環使用。
美泰里氏硬度計C型沖擊裝置 美泰便攜式里氏硬度計C型沖擊裝置，長：141mm，重：75g 直徑：20mm，內置較為薄小的C型沖擊體，美泰便攜式里氏硬度計C型沖擊裝置，沖擊能量更小，約為D型頭的1/4，適用于重量在1.5kg以上厚度在1mm以上的、硬化層0.2mm以上小輕薄部件及表面硬化層的硬度檢測，對被測工件的表面損傷極小，不破壞硬化層。可實現里氏、布氏、洛氏等硬度的精確測量。
美泰里氏硬度計異型支撐環Z25-50 美泰硬度計異型支承環Z25-50，適用于R25-50 外圓柱面的檢測，可替代標準支撐環使用。
美泰里氏硬度計異型支撐環HZ16.5-30 美泰便攜式里氏硬度計異型支承環HZ16.5-30，適用于R16.5-30 內圓柱面的檢測，可替代標準支撐環使用。
美泰里氏硬度計異型支撐環K10-15 美泰硬度計異型支承環K10-15，適用于SR10-15 外球面的檢測，可替代標準支撐環使用。
美泰里氏硬度計異型支撐環K14.5-30 美泰金屬硬度計異型支承環K14.5-30，適用于SR14.5-30 外球面的檢測，可替代標準支撐環使用。
美泰里氏硬度計異型支撐環Z10-15 美泰硬度計異型支承環Z10-15，適用于R10-R15 外圓柱面的檢測，可替代標準支撐環使用。
美泰里氏硬度計尼龍刷B 美泰硬度計專用尼龍刷B，主要應用于對G型沖擊裝置內管壁進行清理。
美泰里氏硬度計DL型沖擊裝置 美泰便攜式里氏硬度計DL型沖擊裝置，高： 204 mm 重：50g 直徑：20mm，內置DL沖擊體，前方為細長的裝置，適用于重量在5kg以上，厚度5mm以上，表面較光滑的狹小部位(孔內、窄縫中)的工件硬度的測量。被廣泛的應用于：已安裝的機械或永久性組裝的狹小部件；大型工件大范圍內多處測量部位的快速檢驗；齒輪齒根等細長窄槽或孔內。可實現里氏、布氏、洛氏等硬度的精確測量。
美泰里氏硬度計DC型沖擊裝置 美泰便攜式里氏硬度計DC型沖擊裝置，高： 86 mm 重：50g 直徑：20mm，內置DC型沖擊體，沖擊體的加載裝置設在沖擊裝置外部，DC型沖擊裝置體積小，適用于表面較光滑重量在5kg以上厚度5mm以上的狹小部位(孔內、管內壁)的工件硬度的測量。被廣泛的應用于：已安裝的機械或永久性組裝的狹小部件；大型工件大范圍內多處測量部位的快速檢驗；齒輪齒根等細長窄槽或孔內。可實現里氏、布氏、洛氏等硬度的精確測量。
美泰里氏硬度計D+15型沖擊裝置 美泰便攜式里氏硬度計D+15型沖擊裝置，長： 162 mm 重：80g 直徑：20mm，內置D+15沖擊體，是介于D型和DL型之間的一款，與標準沖擊裝置相比前端加長15mm，主要用于狹窄的溝槽和凹入的表面的測量。可實現里氏、布氏、洛氏等硬度的精確測量。
美泰里氏硬度計G型沖擊裝置 美泰便攜式里氏硬度計G型沖擊裝置，高：255mm 重：250g 直徑：30mm 內置G型沖擊裝置，G型沖擊體及G型球頭均比其它沖擊體更大，沖擊能量約為D型球頭的９倍，沖擊力大，對檢測表面的光潔度要求較低，適用于重量在15kg以上厚度在10mm以上、硬化層1.2mm以上的堅硬、較大的厚重及表面較粗糙的鑄鍛件，常用于：汽車底盤的硬度檢測；已安裝的機械或永久性組裝部件；大型工件大范圍內多處測量部位的快速檢驗；壓力容器、汽輪發電機及其它設備失效分析；軸承及其它零件生產流水線；金屬材料倉庫的材料區分；熱處理工件的質量控制等。可實現里氏、布氏、洛氏等硬度的精確測量。
