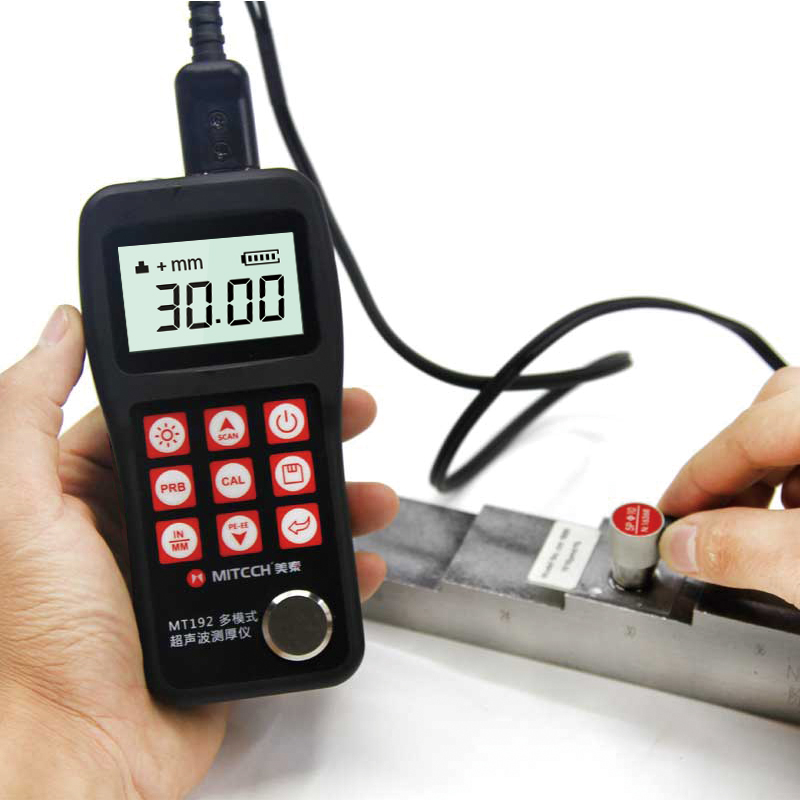

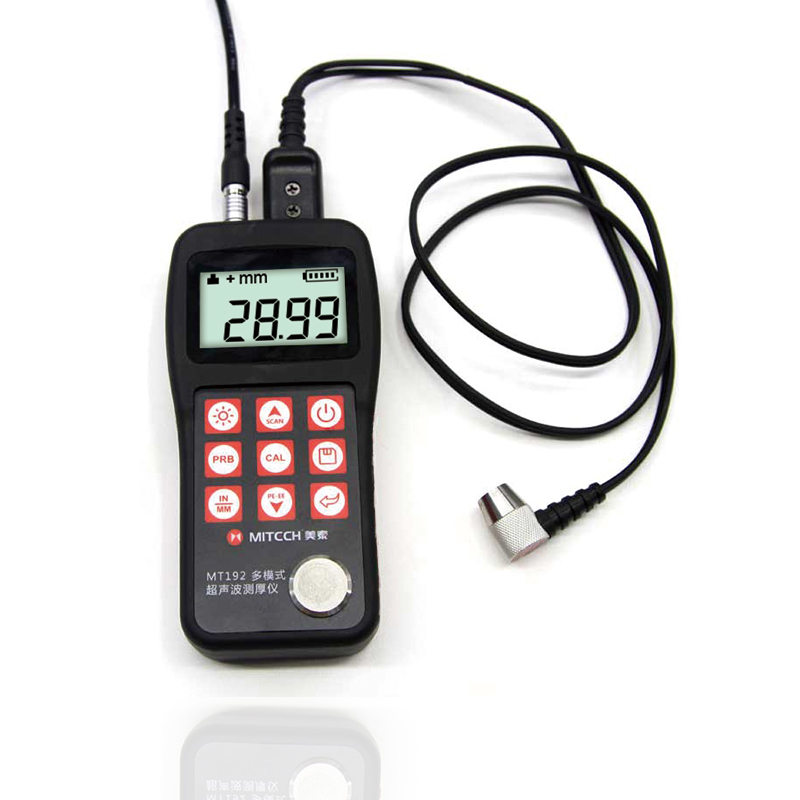

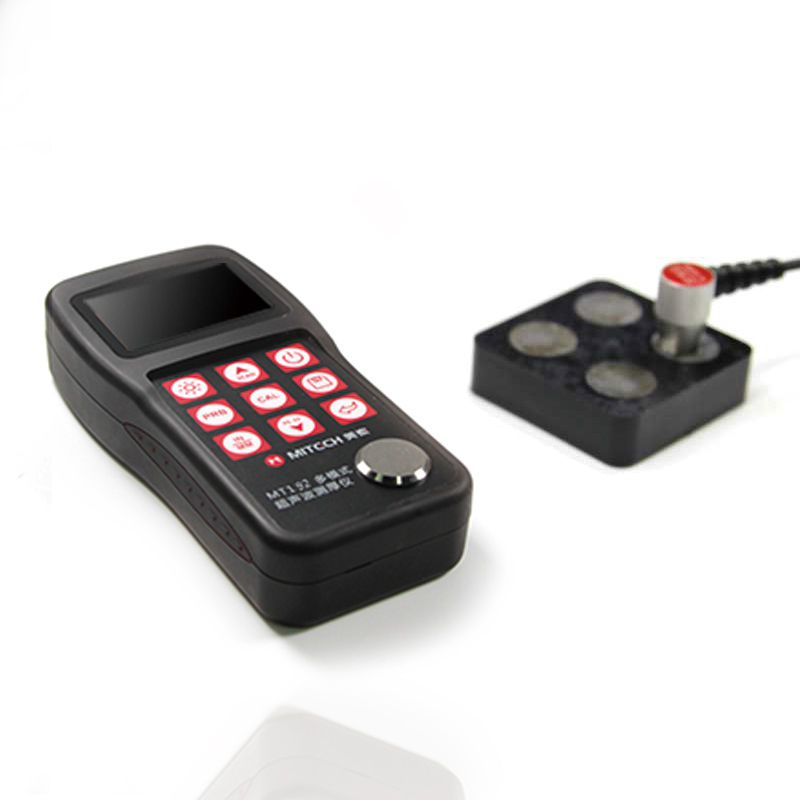

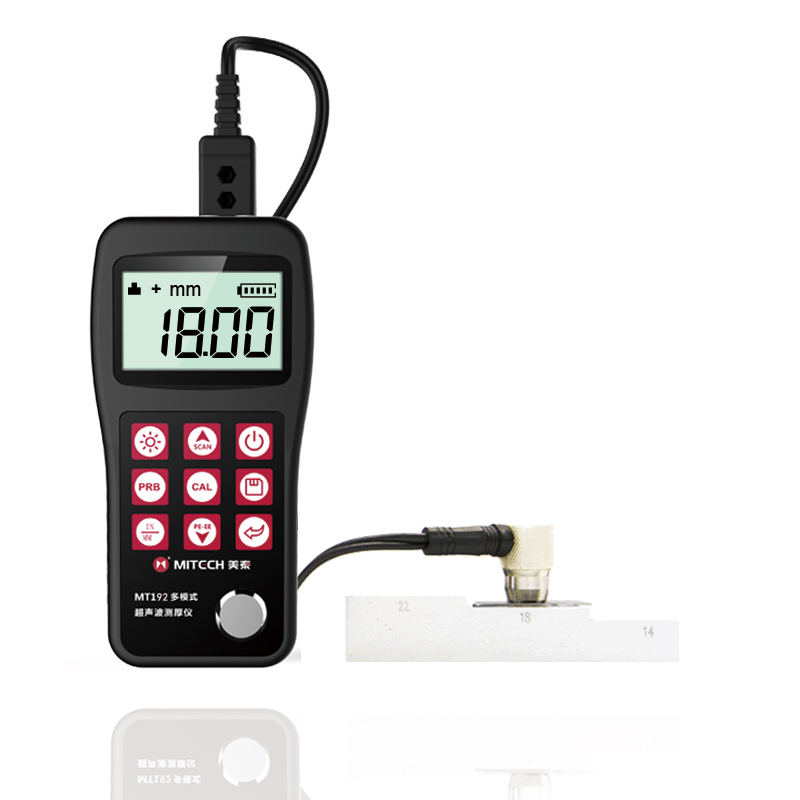

產品概述美泰MT192超聲波測厚儀，基于超聲波測量原理，可對金屬、塑料、陶瓷、玻璃及其他多種超聲波的良導體材料進行厚度測量，也可實現對材料聲速的反測。與傳統的測量方法相比，超聲波測厚儀的優勢在于它只要接觸到被測工件的一面即可完成測量，其獨特的可穿透涂層測厚度的性能為表面涂有油漆或防腐材料的工件厚度檢測提供了更加高效的解決方案，測量前無需處理掉表面的涂層，可以直接測量。被廣泛應用于石油、化工、冶金、造船、航空、航天等領域的生產設備中各種管道及壓力容器腐蝕減薄程度的監測，也可用于對各種板材及各種加工零件做精確的測量。是提高生產效率與合格率、節約成本必備的專業精密儀器。

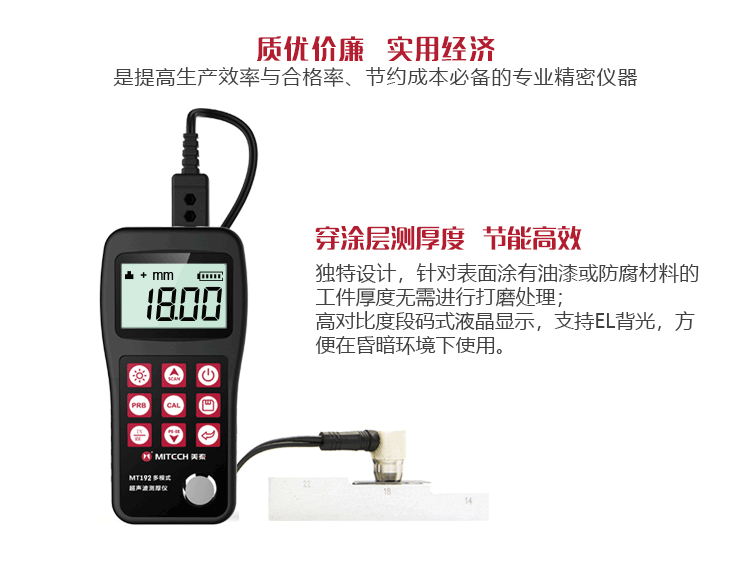

功能用途適合測量金屬(如鋼、鑄鐵、鋁、銅等)、塑料、陶瓷、玻璃、玻璃纖維及其他任何超聲波的良導體的厚度具有兩種測厚模式：發射-回波模式和回波-回波模式，可以穿透涂層進行厚度測量而不計入涂層厚度

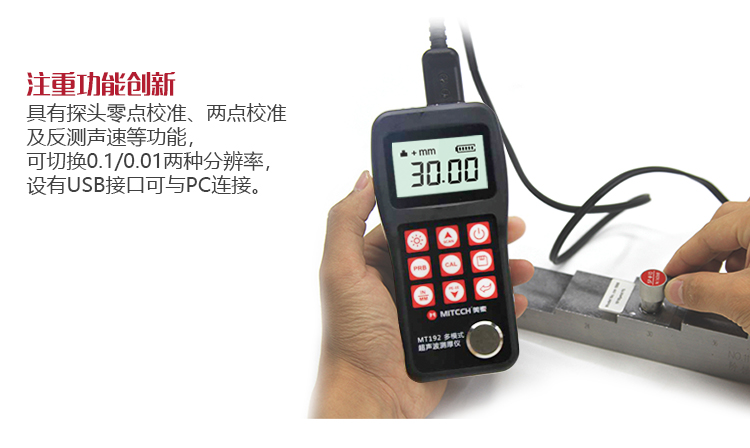

具有探頭零點校準、兩點校準功能, 可對系統誤差進行自動修正
已知厚度可以反測聲速，以提高測量精度
具有耦合狀態提示功能
有EL背光顯示，方便在光線昏暗環境中使用
有剩余電量指示功能，可實時顯示電池剩余電量
具有自動休眠、自動關機等節電功能
帶有USB接口，可以方便、快捷地與PC機進行數據交換
可配備多種不同頻率、不同晶片尺寸的雙晶探頭使用
可選擇配備微機軟件，具有傳輸測量結果、測值存儲管理、測值統計分析、打印測值報告等豐富功能工作原理

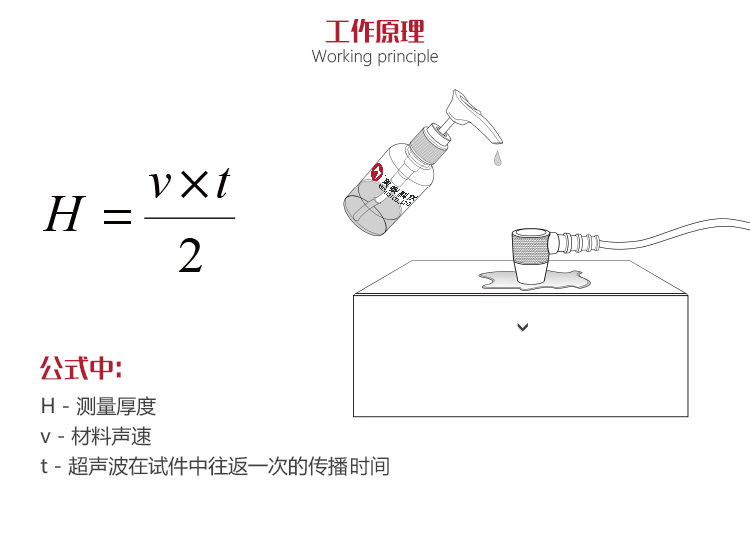

本超聲波測厚儀對厚度的測量，是由探頭產生超聲波脈沖透過耦合劑到達被測體，一部分超聲信號被物體底面反射，探頭接收由被測體底面反射的回波，精確地計算超聲波的往返時間，并按下式計算厚度值，再將計算結果顯示出來。
H=v×t/2
式中： H－測量厚度
v－材料聲速
t－超聲波在試件中往返一次的傳播時間
為確保探頭正常工作，需使用耦合劑以隔絕探頭表面與待測工件表面間的空氣，這種液體用于探頭及工件間的耦合，稱之為耦合劑工作條件
環境溫度：操作溫度－20℃～＋50℃
存儲溫度：-30℃～＋70℃
相對濕度≤90％
周圍環境無強烈振動、無強烈磁場、無腐蝕性介質及嚴重粉塵儀器特點大容量存儲，低功耗設計，可超長待機數月以上
已知厚度可以反測聲速，滿足多種材料的厚度檢測需求
附帶USB數據處理軟件，可連接電腦進行數據分析、存儲、打印等

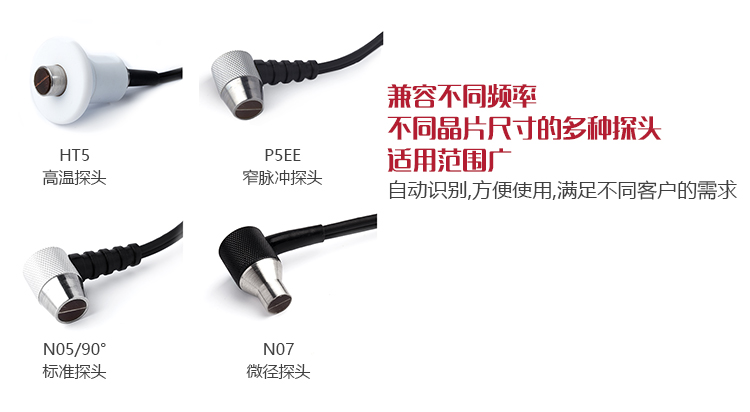

可以兼容多種不同頻率、不同晶片尺寸探頭，自動識別高溫、粗晶、小管徑等不同探頭類型
具有探頭零點校準、兩點校準功能, 可對系統誤差進行自動修正
配備窄脈沖復合材料晶片的高精度探頭，盲區小、測量精準
有EL背光顯示，方便在光線昏暗環境中使用

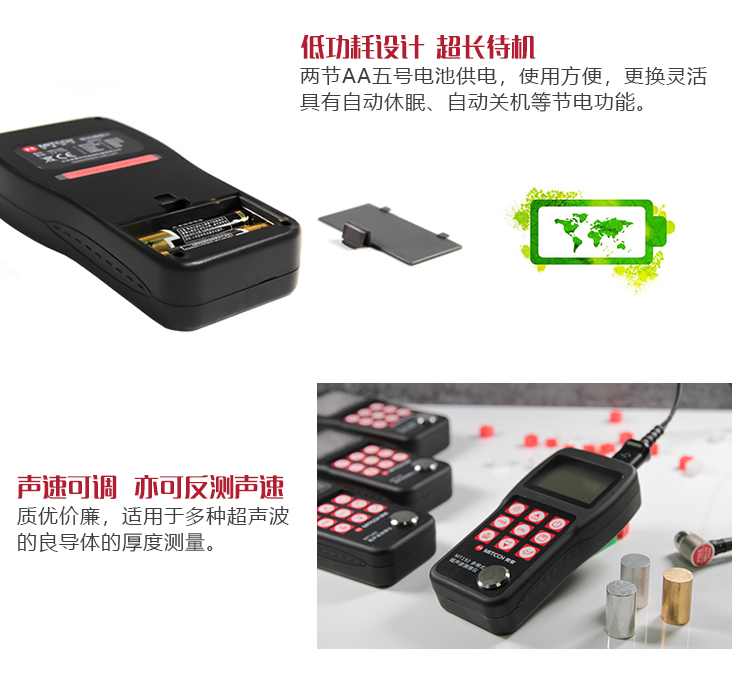

設有自動休眠、自動關機等節電功能、剩余電量指示功能
小巧、便攜、可靠性高，適用于惡劣的操作環境，抗振動、沖擊和電磁干擾操作方法及注意事項

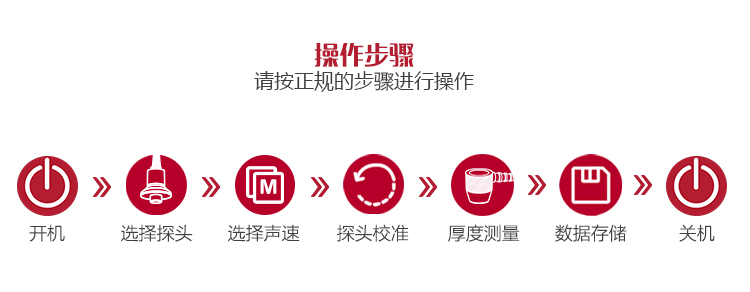

操作方法

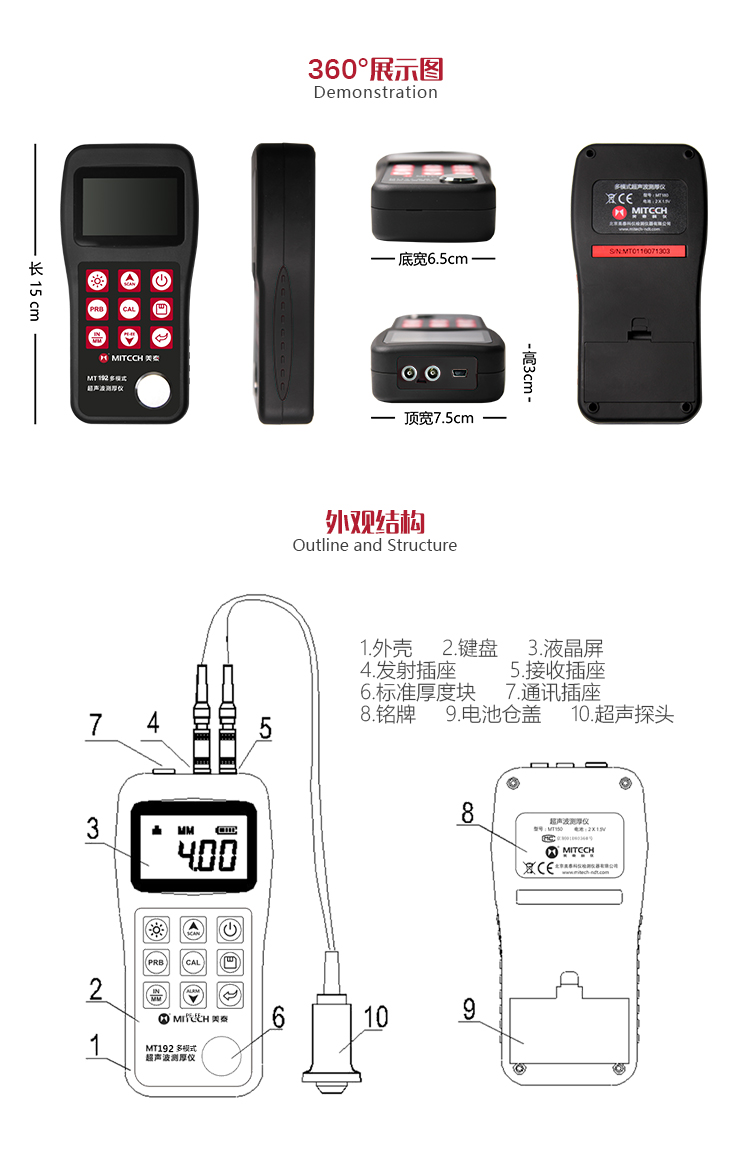

將探頭插頭插入儀器探頭插座中；按開關機鍵，伴隨著開機蜂鳴聲，儀器屏幕顯示當前的測厚模式：“P-E”表示儀器正工作于發射-回波模式；“E-E”表示儀器正工作于回波-回波模式。停頓片刻后儀器自動進入測量界面，并顯示當前儀器中設置的聲速值，此時儀器的各參數為上次關機前使用的參數；若要關機，僅需按一下開關機鍵即可。當關機后，測厚儀能夠記憶它在本次使用中的全部設定參數。本儀器還有自動關機功能來節省電池的使用。如果5分鐘內測厚儀無任何操作，它會自動關機。

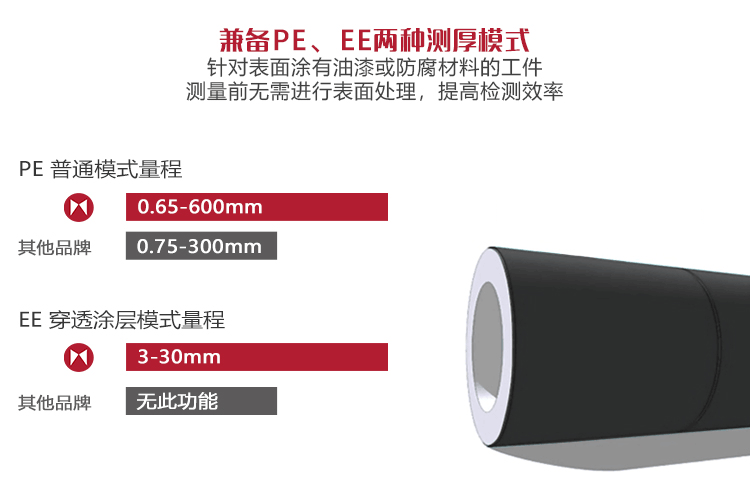

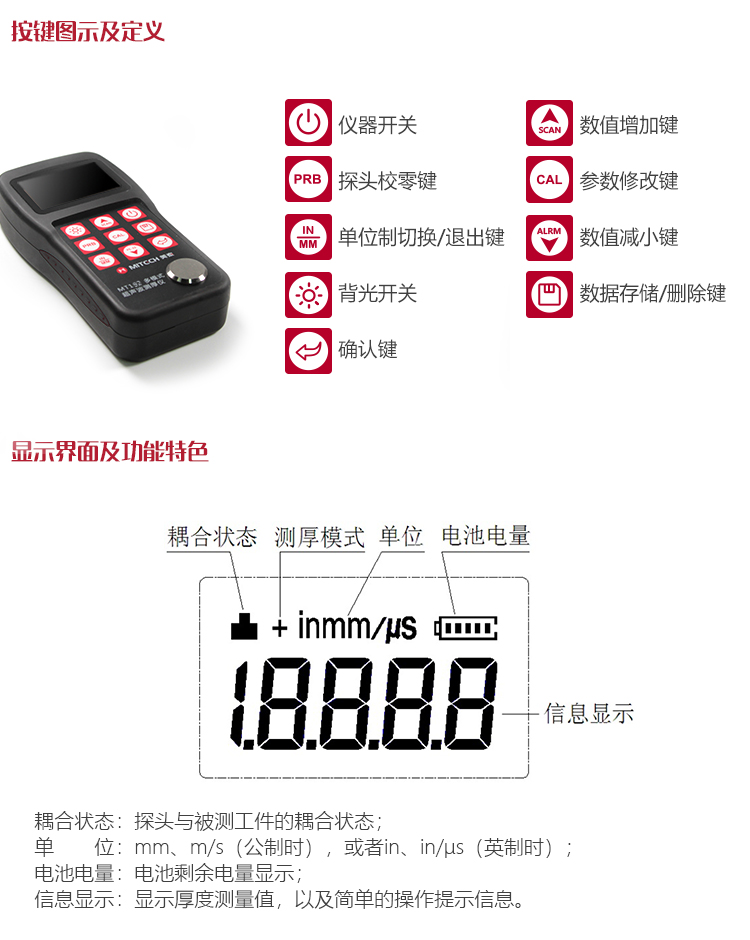

設置測厚模式：本儀器具有多模式測厚功能：發射-回波模式（P-E）和回波-回波（E-E）模式。回波-回波模式下，儀器顯示的測量值為自動去除涂覆層后的厚度。檢測人員經常要檢測帶涂層或者覆層的材料，例如管道和容器等。檢測前，這些涂覆層一般需要清除掉才能進行測厚，否則就會導致較大的測量誤差。使用本儀器時，如果選擇回波-回波模式并配以窄脈沖測厚探頭(型號：P5EE)，則可以不必清除涂覆層而直接進行測厚。按鍵可以實現兩種測厚模式的切換。儀器顯示屏上，當“+”圖標出現時，儀器工作于回波-回波模式；不顯示“+”圖標時，儀器工作于發射-回波模式。1) 按確定鍵在儀器內置的聲速值之間切換；或者按向上鍵及向下鍵修改聲速值；2) 按CAL鍵結束儀器參數調整狀態。

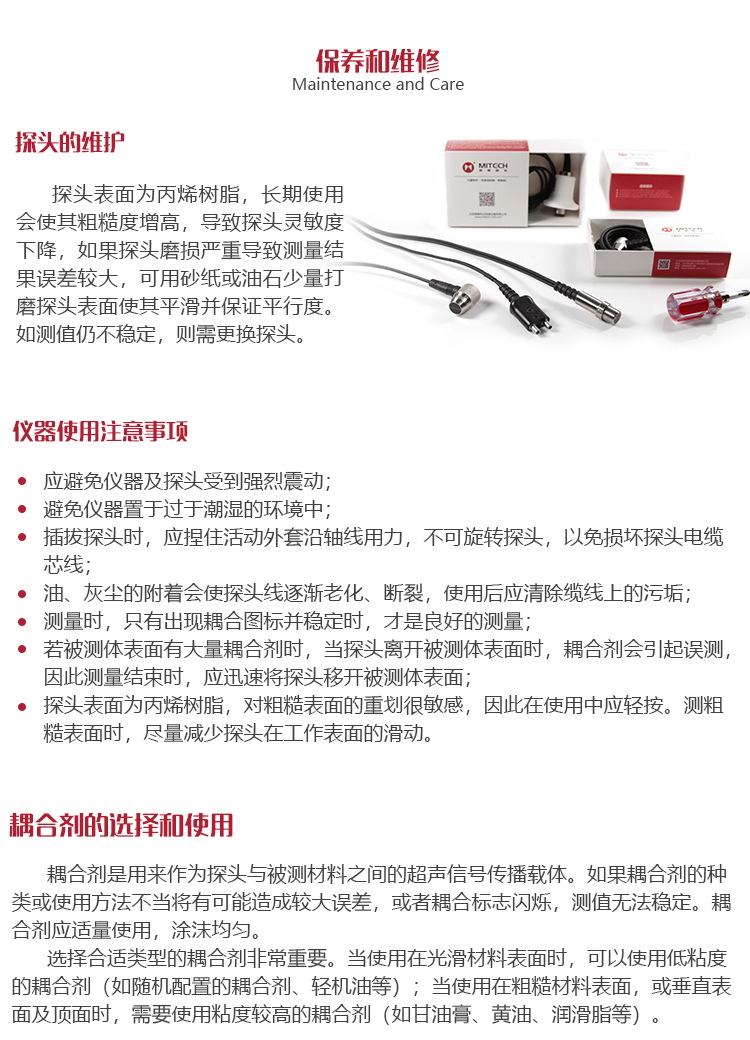

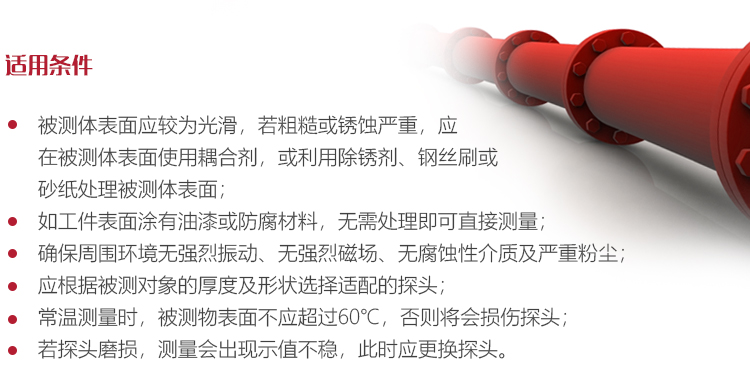

測量中注意事項

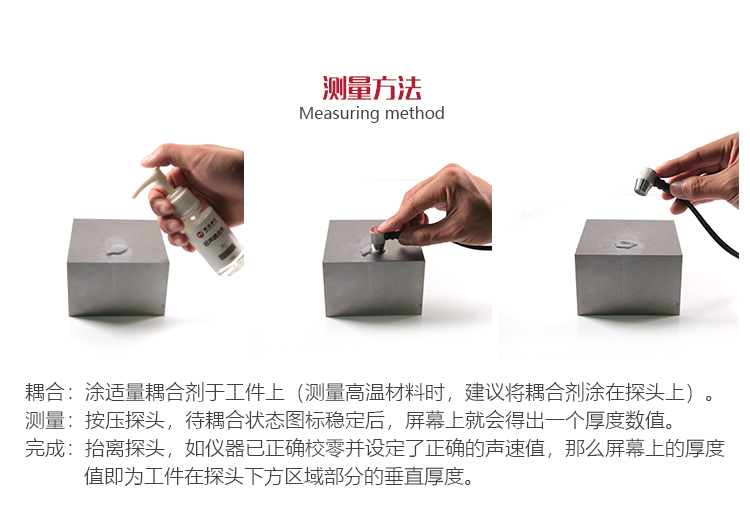

測量時，只有出現耦合圖標并穩定時，才是良好的測量；
若被測體表面有大量耦合劑時，當探頭離開被測體表面時，耦合劑會引起誤測。因此測量結束時，應迅速將探頭移開被測體表面。
探頭表面為丙烯樹脂，對粗糙表面的重劃很敏感，因此在使用中應輕按；測粗糙表面時,盡量減少探頭在工作表面的劃動。
常溫測量時，被測物表面不應超過60℃，否則探頭不能再用。
若探頭磨損，測量會出現示值不穩，此時應更換探頭。儀器的保養與維護應避免儀器及探頭受到強烈震動
避免儀器置于過于潮濕的環境中
插拔探頭時，應捏住活動外套沿軸線用力，不可旋轉探頭，以免損壞探頭電纜芯線
油、灰塵的附著會使探頭線逐漸老化、斷裂，使用后應清除線纜上的污垢 -
-

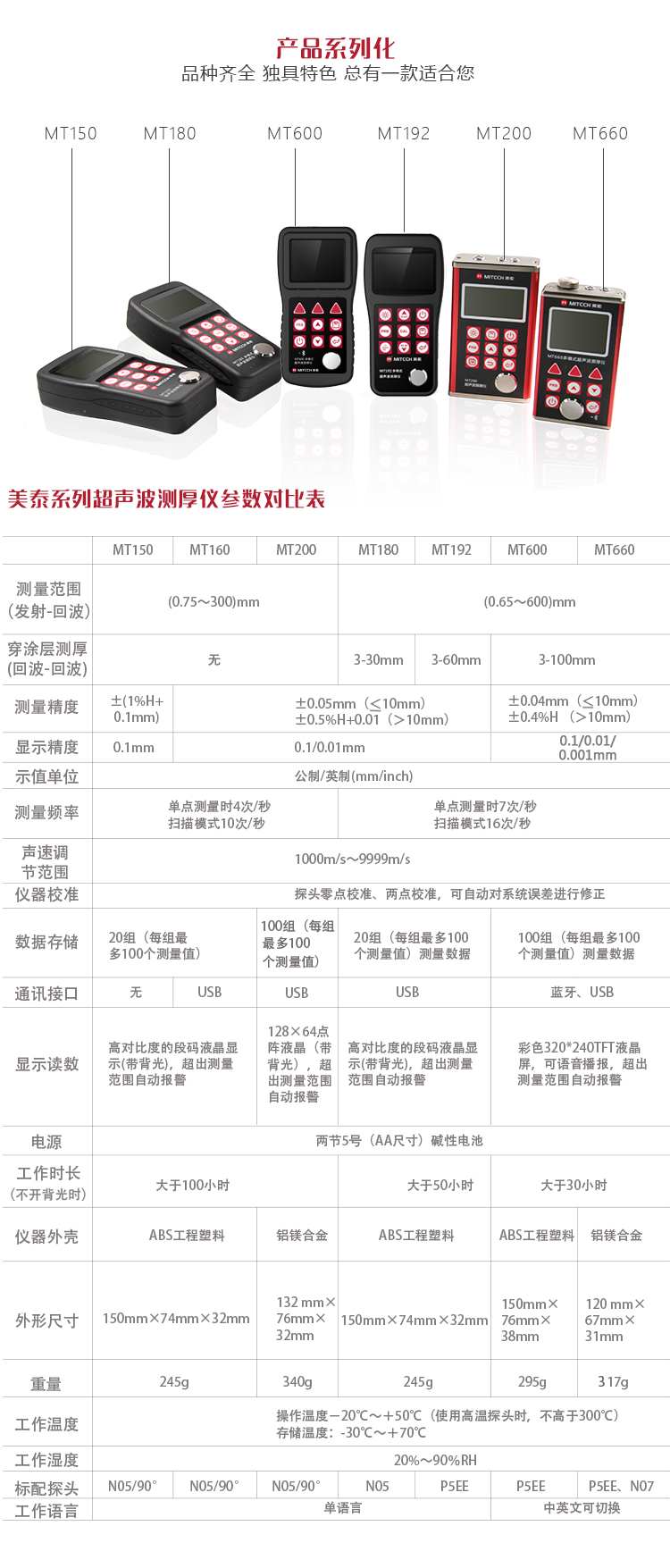

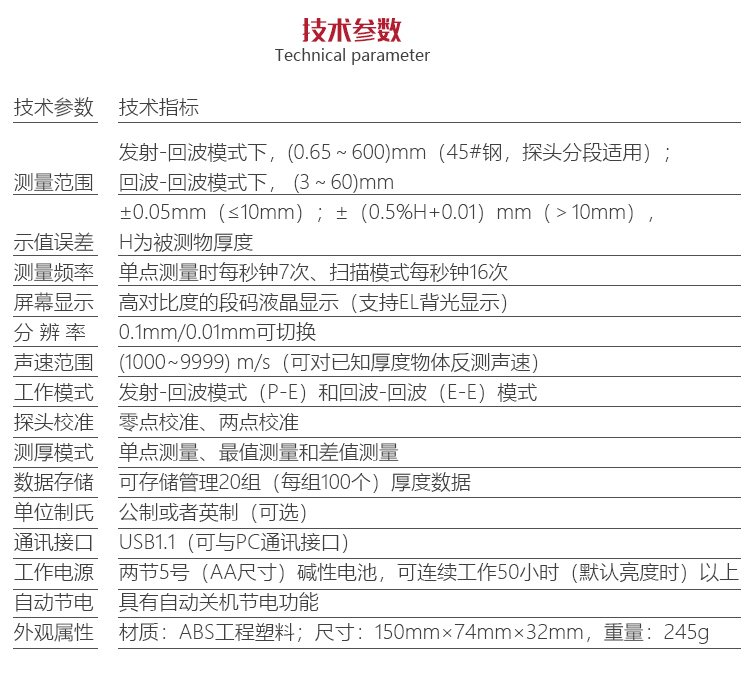

測量范圍 發射-回波模式(0.65～600)mm（鋼中，探頭分段適用）；回波-回波模式下(3～60)mm（鋼中，P5EE探頭） 工作頻率 (2.5-7）MHZ 探頭直徑 測厚探頭NO5直徑10MM、微晶探頭N07直徑6MM、高溫探頭HT5直徑12MM、窄脈沖測厚探頭P5EE直徑10MM、粗晶探頭直徑12MM 最小管徑 Φ15mm×2.0mm 分辨率 0.1mm/0.01mm可選 示值誤差 ±0.05mm（≤10mm時）；（±0.5%H+0.01）mm(>10mm時)；H為被測物厚度 測量周期 單點測量時每秒鐘7次、掃描模式每秒鐘16次 顯示 高對比度的段碼液晶顯示（支持EL背光顯示） 聲速范圍 (1000~9999) m/s 測厚模式 發射-回波模式（P-E）和回波-回波（E-E）模式 探頭校準 零點校準、兩點校準 反測聲速 支持，可對已知厚度物體反測聲速 顯示模式 單點測量、最值測量和差值測量 單位制式 公制（mm）或者英制（inch） 工作語言 中文 存儲 可存儲20組（每組最多100個測量值）厚度測量數據 通訊接口 USB1.1 數據打印 連接電腦打印 供電 3V（2節AA尺寸堿性電池） 節電方式 具有自動屏幕待機、自動休眠、自動關機等節電功能 持續工作時間 大于50小時（不開背光時） 環境溫度 操作溫度－20℃～＋50℃；存儲溫度：-30℃～＋70℃ 相對濕度 ≤90％ 外殼材質 ABS工程塑料 外型尺寸 150mm×74mm×32 mm 整機重量 1.3KG PC端軟件 有 語音播報數據 無 -

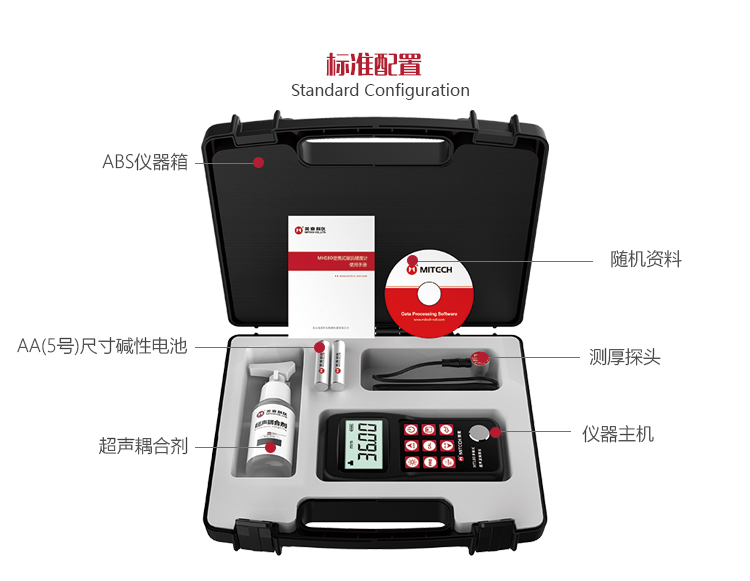

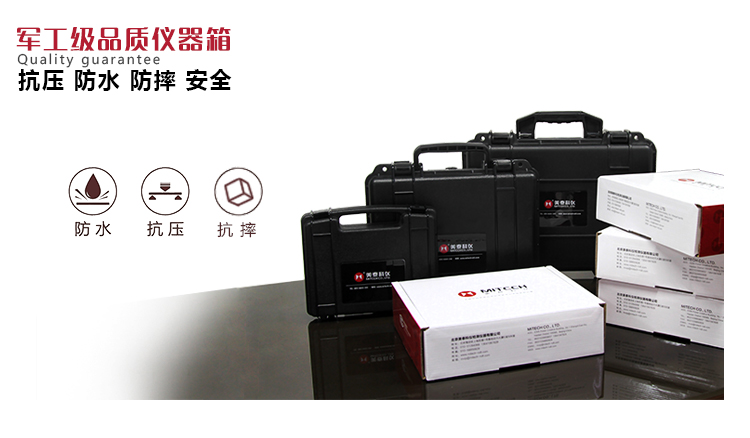

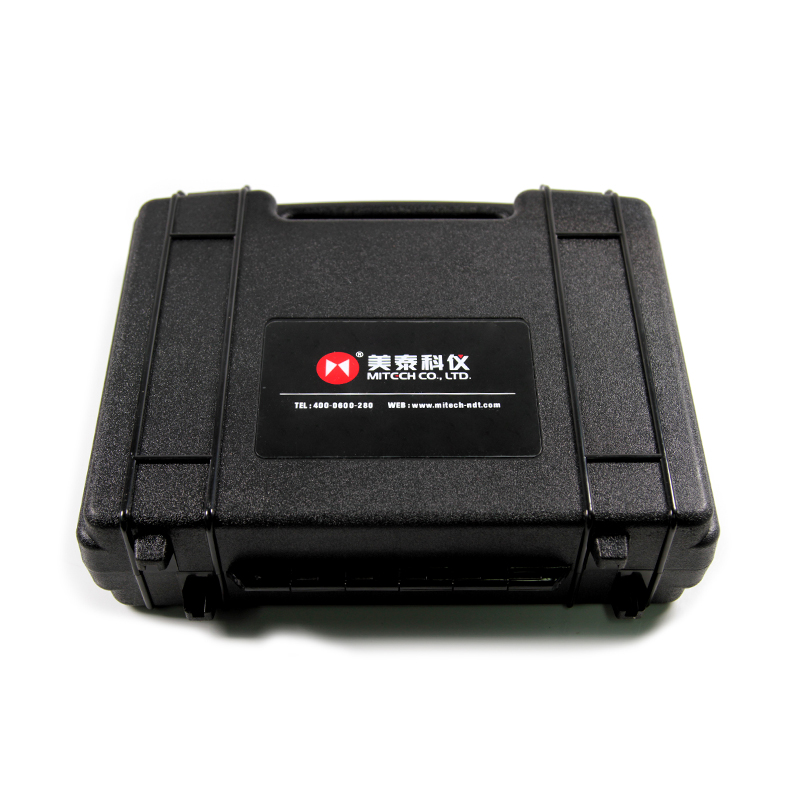

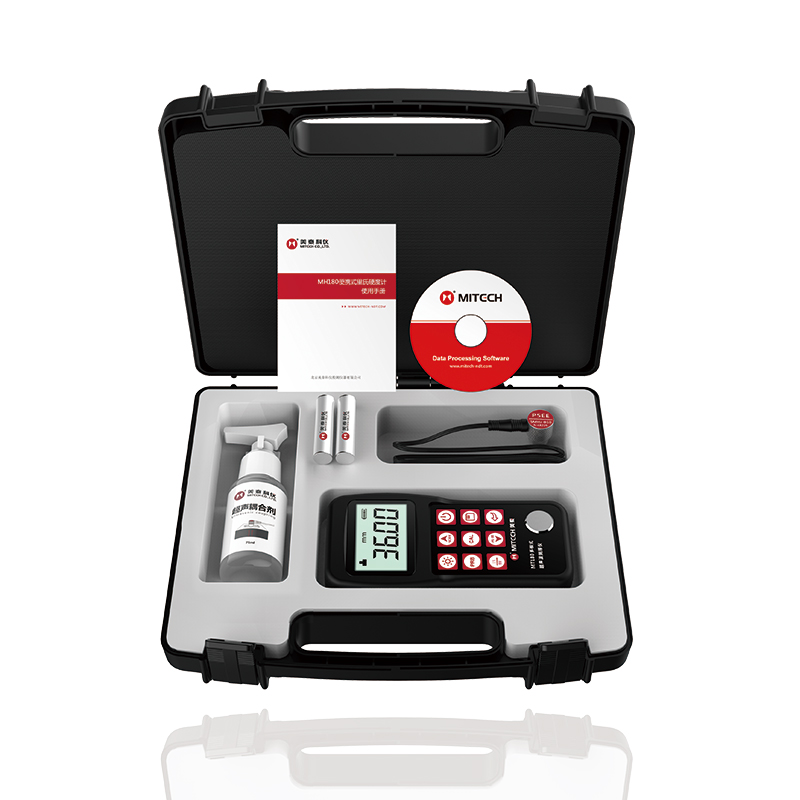

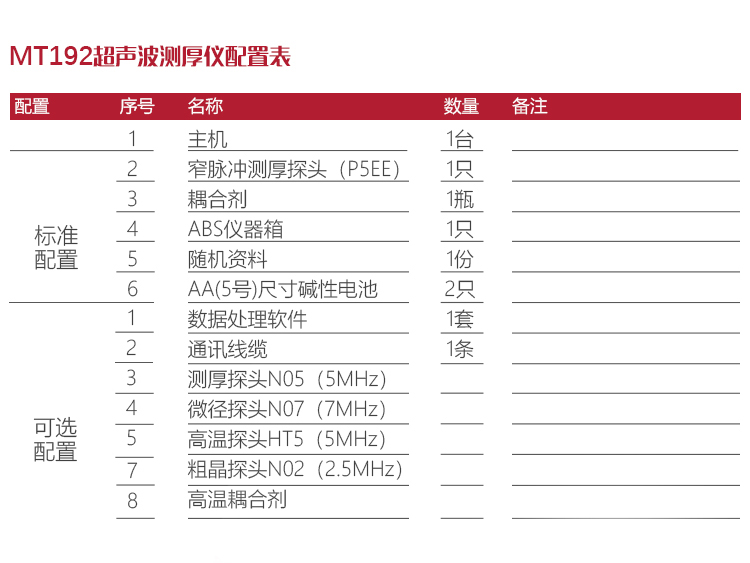

美泰超聲波測厚儀儀器箱 美泰系列超聲波測厚儀儀器箱，長:27cm;寬:22.5cm;高:7.5cm;重:698g。采用ABS工程塑料精制而成，密封防水、抗摔防震，具有耐熱性、耐低溫等優良性能，可有效防御惡劣環境中的油污、粉塵及各種腐蝕，箱體尺寸符合航空、列車攜帶標準（可放于座位底下和行李架上），安全、可靠、穩定。

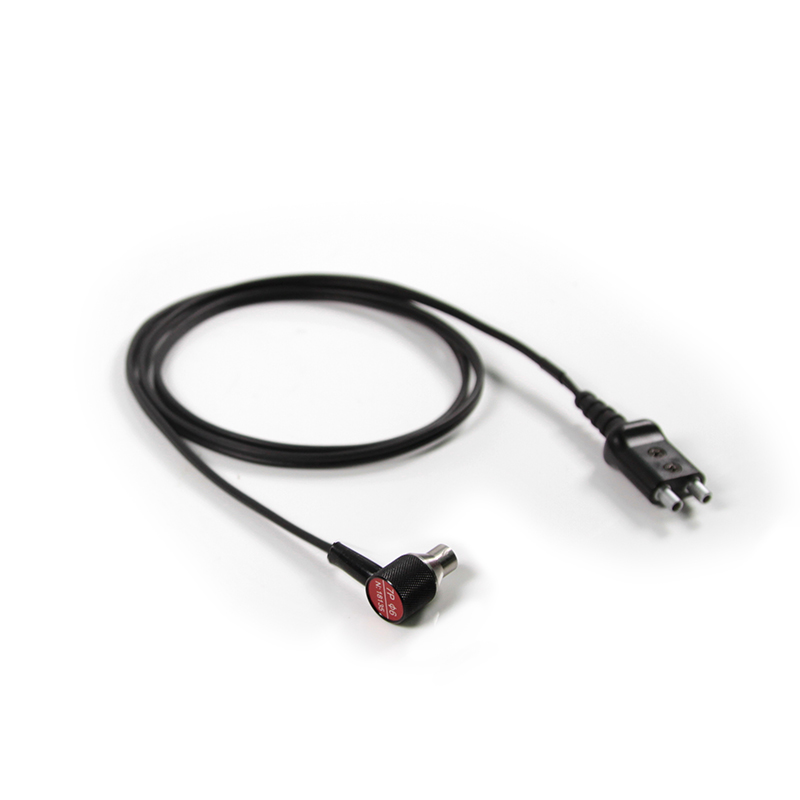

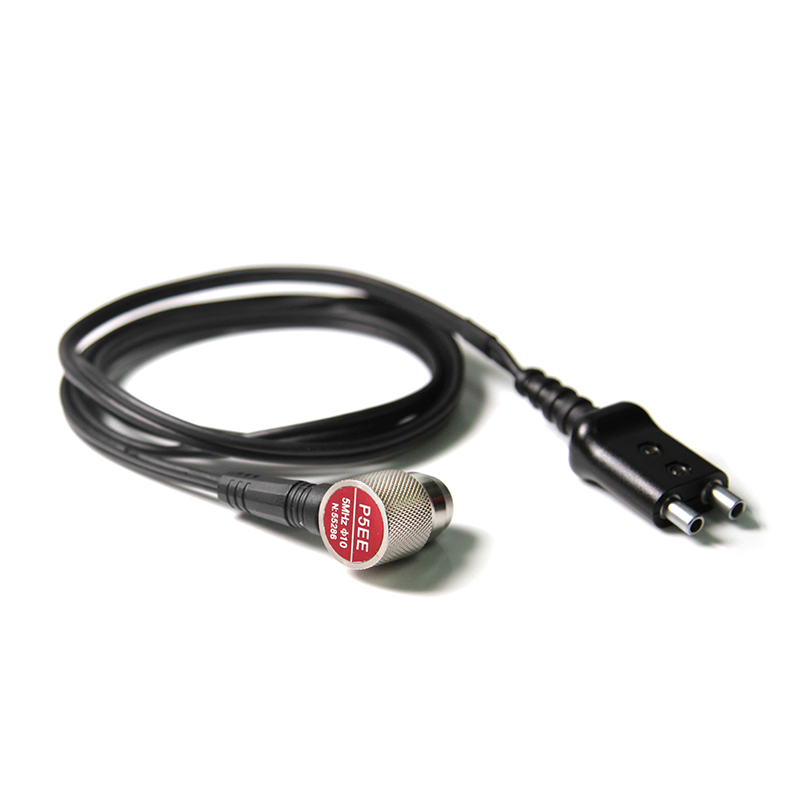

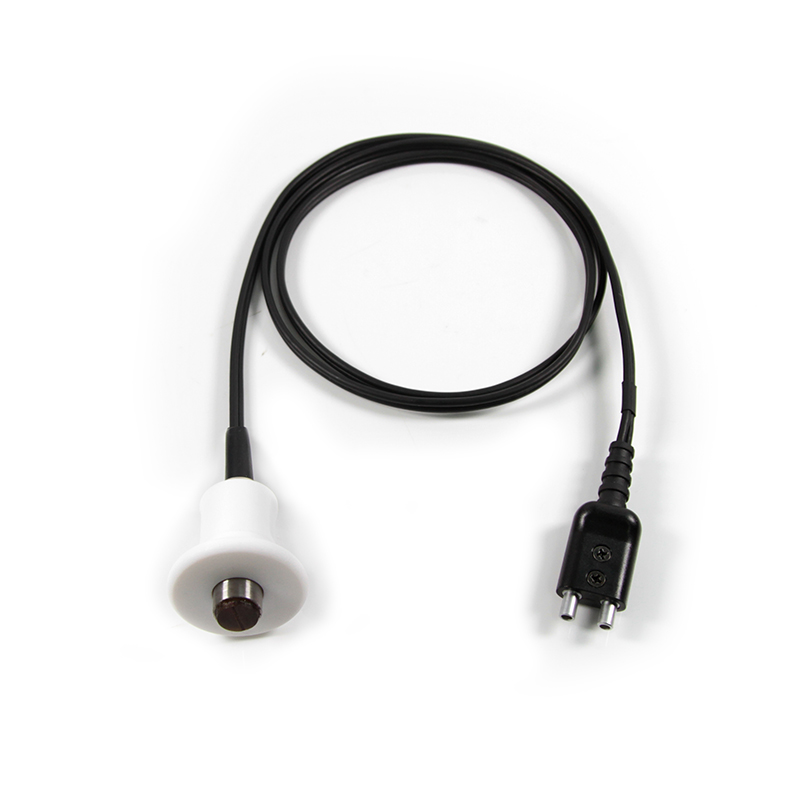

美泰超聲波測厚儀窄脈沖探頭P5EE 美泰窄脈沖測厚探頭P5EE，適用于美泰系列多模式超聲波測厚儀MT192、MT280、MT600、MT660，為MT192、MT280、MT600、MT660的標準配置。P5EE探頭頻率：5MHz，探頭晶片直徑：10mm,測量范圍為發射-回波模式下：2mm-600mm（鋼）；回波-回波模式下：3.0-100mm（鋼），最小管徑：Φ20mm×3.0mm；探頭線纜長度：90cm。美泰P5EE測厚探頭采用進口材料精心研制而成，一體壓鑄工藝，夾板式探頭設計，拔插方便，有效降低因頻繁插拔而產生的故障，精準耐用。可以測量工件表面有油漆層等帶涂層的材料厚度，測量時無需進行表面處理，穿透涂層直接測量即可；被廣泛應用于制造業、金屬加工業、化工業、商檢業等檢測領域。

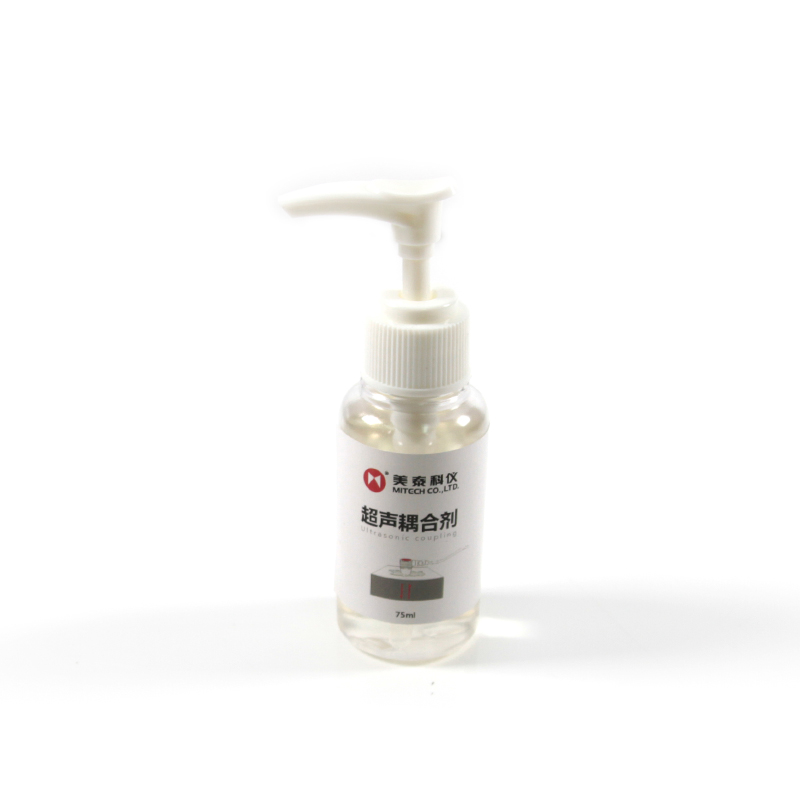

美泰超聲耦合劑 耦合劑是涂在探頭與被測工件表面用來隔絕空氣的介質，選用適當粘度的耦合劑對于精準測量至關重要，美泰系列超聲波測厚儀標配75ml超聲專用耦合劑,用于隔絕探頭表面與待測工件表面間的空氣，使探頭產生的超聲波能夠有效進入被測工件，確保厚度測量的精準性，擠壓式瓶裝，清潔衛生環保，建議測量光滑材料時選用粘度較低的耦合劑，測量較為粗糙的材料時使用粘度較高的耦合劑（如甘油膏、黃油等）

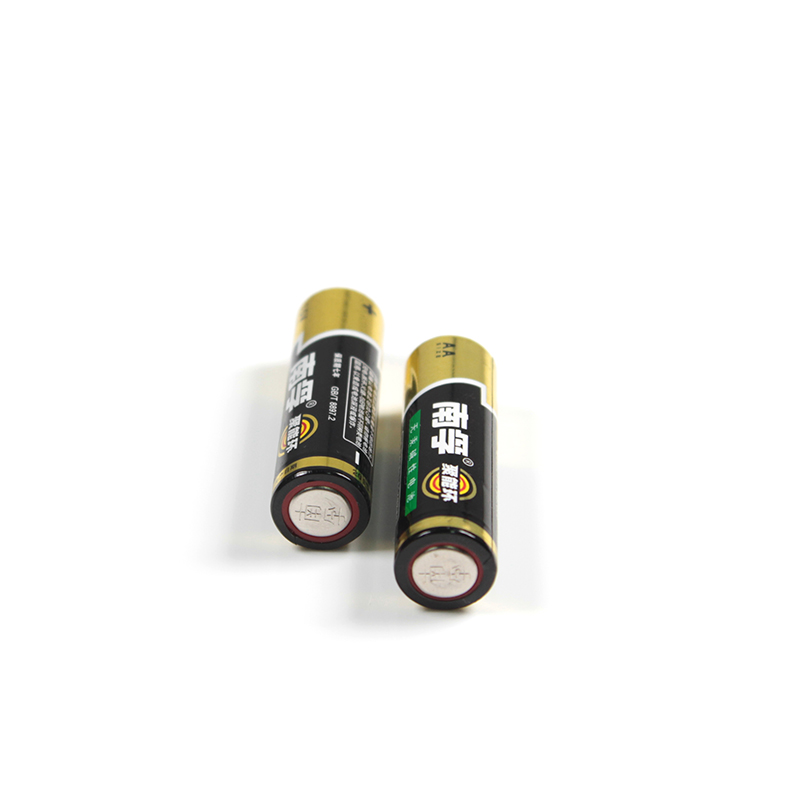

AA（5號）尺寸堿性電池 美泰系列超聲波測厚儀，均采用低功耗設計理念，超長待機，MT150/MT160/MT200/MT180/MT192/MT280/MT600/MT660均由兩節AA五號電池供電、更換方便。

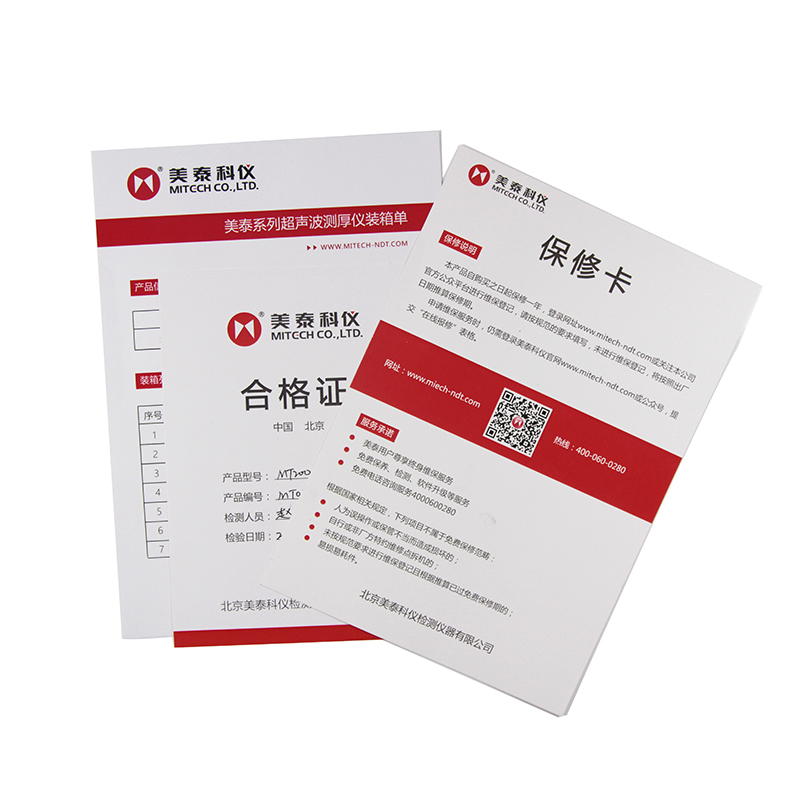

美泰超聲波測厚儀隨機資料 美泰系列便攜式超聲波測厚儀附有專用的隨機裝箱資料。包括產品合格證、保修卡、產品說明書、裝箱清單。隨機資料采用專用的銅版紙印制，說明書圖文設計，美觀、易懂、便于長久保存。注：美泰品牌系列產品的隨機資料均可登陸www.gcuvbwo08.cn下載電子版。 -

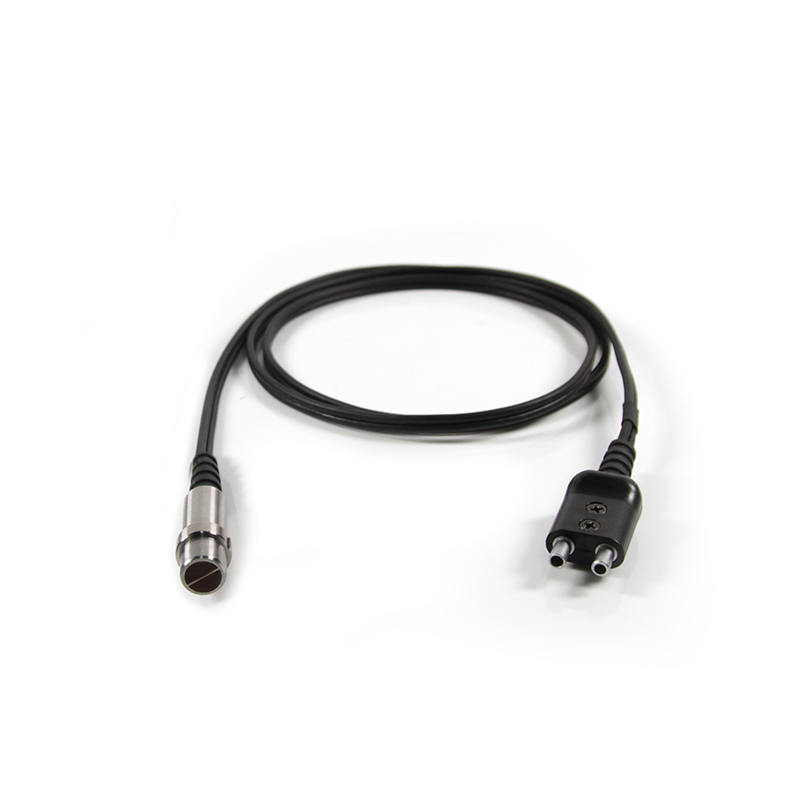

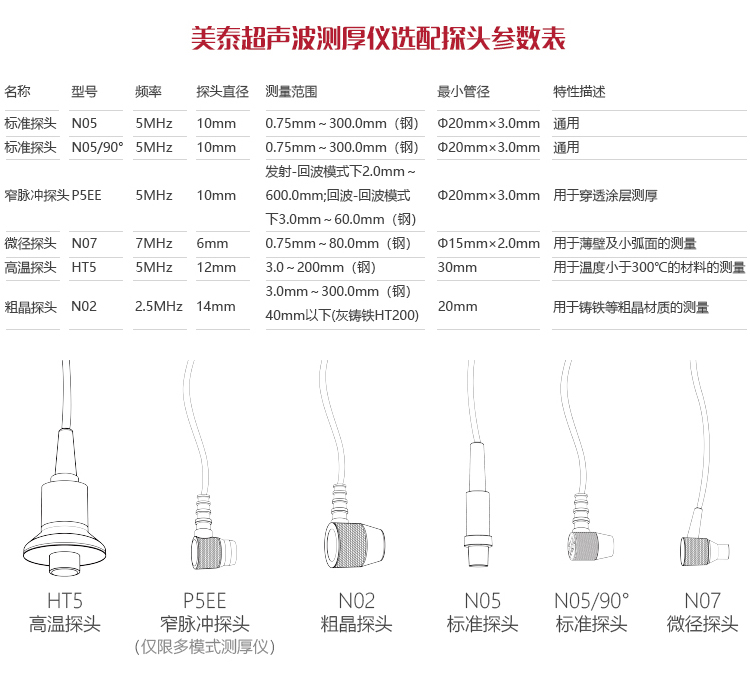

美泰標準超聲測厚探頭N05 美泰標準超聲測厚探頭N05，適用于美泰全線超聲波測厚儀產品，可替代90o彎角標準探頭N05作為標準配置（需提前注明）。標準超聲測厚探頭N05頻率：5MHz，探頭晶片直徑：10mm,測量范圍為普通測厚儀：1.0mm~230mm（鋼）；多模式測厚儀：1.0mm~600mm（鋼），最小管徑:Φ20mm×3.0mm，探頭線纜長度：90cm。美泰測厚儀探頭由壓電陶瓷、工程塑料、不銹鋼等材質精心研制而成，一體壓鑄工藝，夾板式探頭設計，拔插方便，有效降低因頻繁插拔而產生的故障率，精準耐用。被廣泛應用于石油、化工、冶金、造船、航空、航天等領域的生產設備中的各種管道及壓力容器腐蝕減薄程度的監測，也可用于對各種板材及技工零件做精確測量。

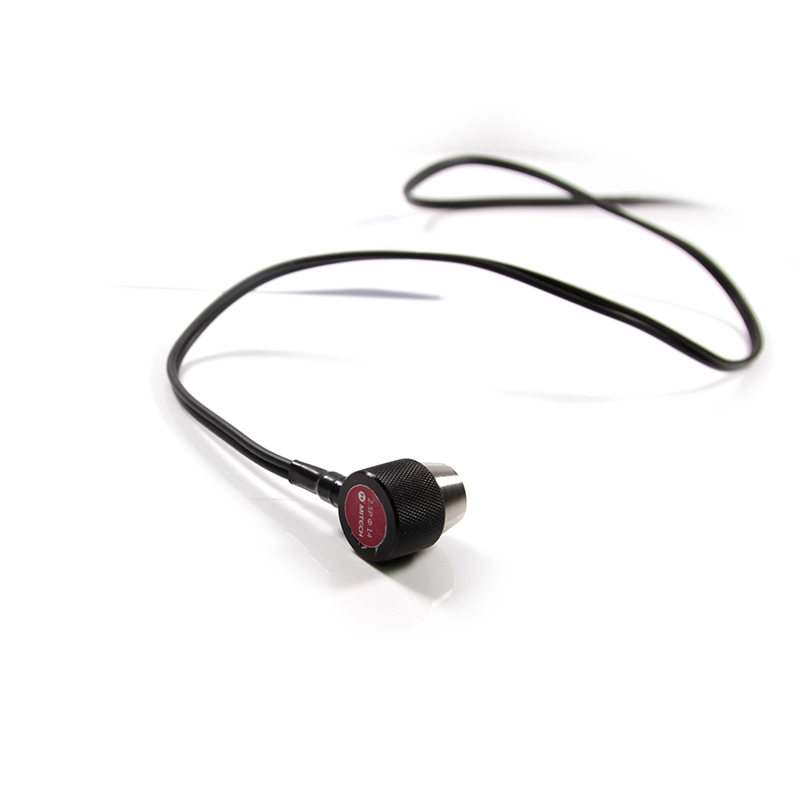

美泰超聲波測厚儀粗晶探頭 美泰粗晶超聲測厚探頭N02，適用于美泰全線超聲波測厚儀產品，為可選配置。粗晶超聲測厚探頭N02頻率：2.5MHz，探頭晶片直徑：14mm,適用于鑄鐵等粗晶材質的測量；測量范圍為普通（單模式）測厚儀：3mm-300mm（鋼），多模式測厚儀：3mm-600mm（鋼）、3-40mm（灰鑄鐵），最小管徑:Φ20mm，探頭線纜長度：90cm。美泰N02測厚探頭由壓電陶瓷、工程塑料、不銹鋼等材質精制而成，一體壓鑄工藝，有效降低因頻繁插拔而產生的故障率，精準小巧。被廣泛應用于石油、化工、冶金、造船、航空、航天等領域的生產設備中的各種管道及壓力容器腐蝕減薄程度的監測，也可用于對各種板材及技工零件做精確測量。
美泰超聲波測厚儀微徑探頭 微徑超聲測厚探頭N07，適用于美泰全線超聲波測厚儀產品，為MT660型號的標準配置。微徑超聲測厚探頭N07頻率：7MHz，探頭晶片直徑：6mm,適用于薄壁及小弧面的測量；測量范圍為普通（單模式）測厚儀：0.75mm~80mm（鋼），多模式測厚儀：0.65mm~200mm（鋼），最小管徑:Φ15mm×2.0mm，探頭線纜長度：90cm。美泰測厚儀探頭由壓電陶瓷、工程塑料、不銹鋼等材質精心研制而成，一體壓鑄工藝，夾板式探頭設計，拔插方便，有效降低因頻繁插拔而產生的故障率，精準小巧。被廣泛應用于石油、化工、冶金、造船、航空、航天等領域的生產設備中的各種管道及壓力容器腐蝕減薄程度的監測，也可用于對各種板材及技工零件做精確測量。
美泰超聲波測厚儀高溫探頭HT5 美泰高溫超聲測厚探頭HT5，適用于美泰全線超聲波測厚儀產品，為可選配置。高溫超聲測厚探頭HT5頻率：5MHz，探頭晶片直徑：12mm,適用于300 ℃以下的高溫材質的厚度測量；測量范圍為普通（單模式）測厚儀：3mm-200mm（鋼），多模式測厚儀：1mm-600mm（鋼），最小管徑:Φ30mm，探頭線纜長度：70cm。美泰HT5高溫探頭由壓電陶瓷、工程塑料、不銹鋼等材質精制而成，一體壓鑄工藝，有效降低因頻繁插拔而產生的故障率，精準小巧。被廣泛應用于石油、化工、冶金、造船、航空、航天等領域的生產設備中的各種管道及壓力容器腐蝕減薄程度的監測，也可用于對各種板材及技工零件做精確測量。

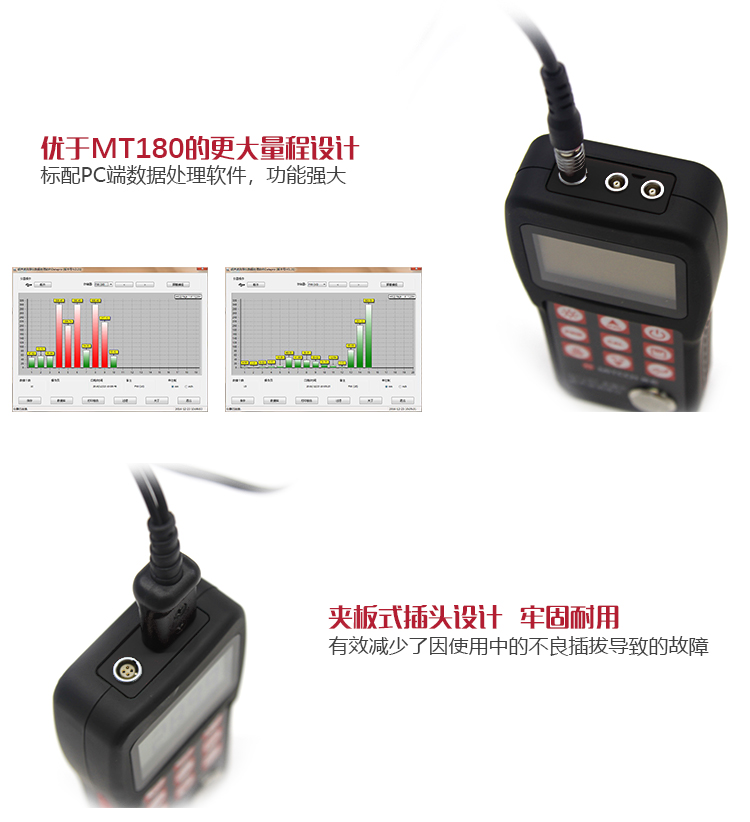

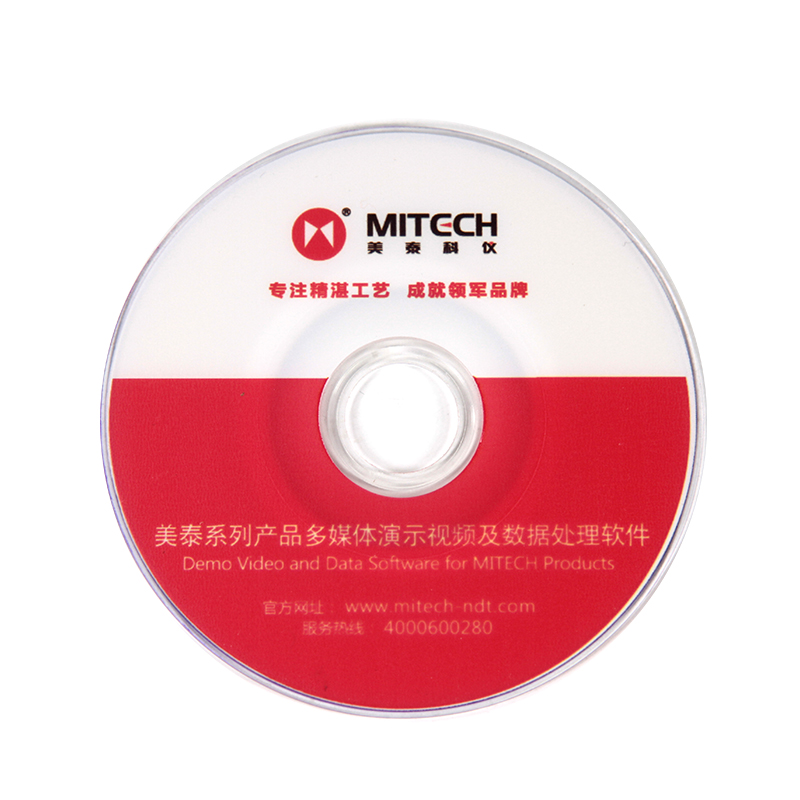

美泰超聲波測厚儀數據處理軟件 美泰超聲波測厚儀數據處理軟件，標配于MT600/MT660，可方便、快捷地與PC機進行數據交換和參數設定。具有測值存儲管理、測值統計分析、打印測值報告等豐富功能。適用于鋼鐵生產、船舶制造、汽車制造、飛機制造、高壓容器，電力器件、軸承、標準件、五金紡織配件和儀器儀表配件等各種與金屬材料制品有關的生產企業。利用該軟件提供的分析結果，可使企業質量控制更具科學依據、可溯性更高，提高企業信息化質量管理水平，是企業分析產品合格率，提高品質監控的有效保證，該軟件亦可作為與金屬材料有關的科研單位、制造工廠、大專院校等部門從事理論教學、實驗分析和基礎科學研究的有效工具.

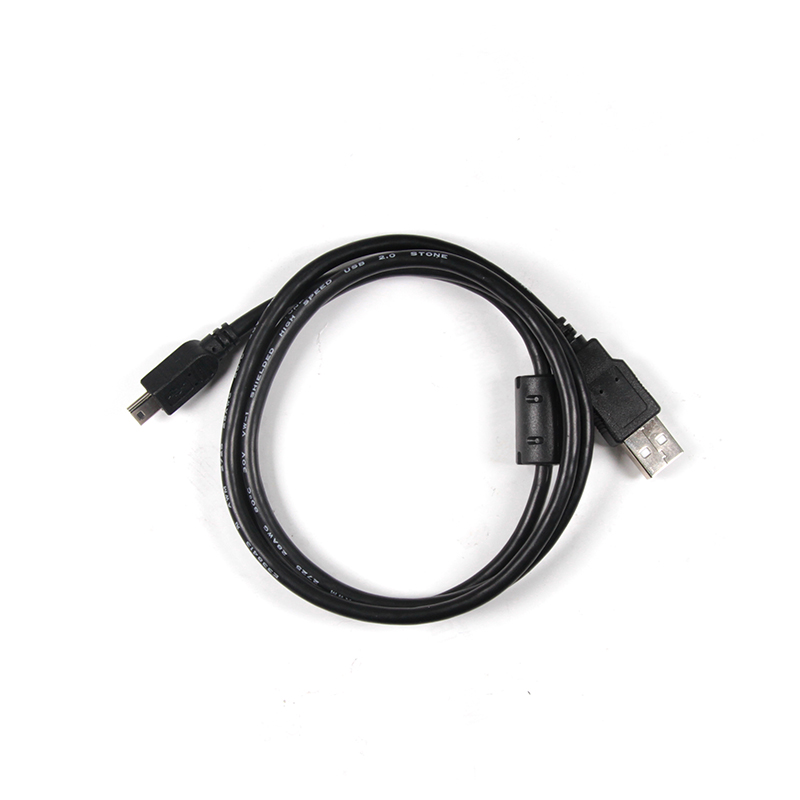

美泰超聲波測厚儀USB通訊線纜 美泰測厚儀USB通訊線纜，用于連接PC端與主機，以實現與電腦通訊、分析及存儲數據的應用。

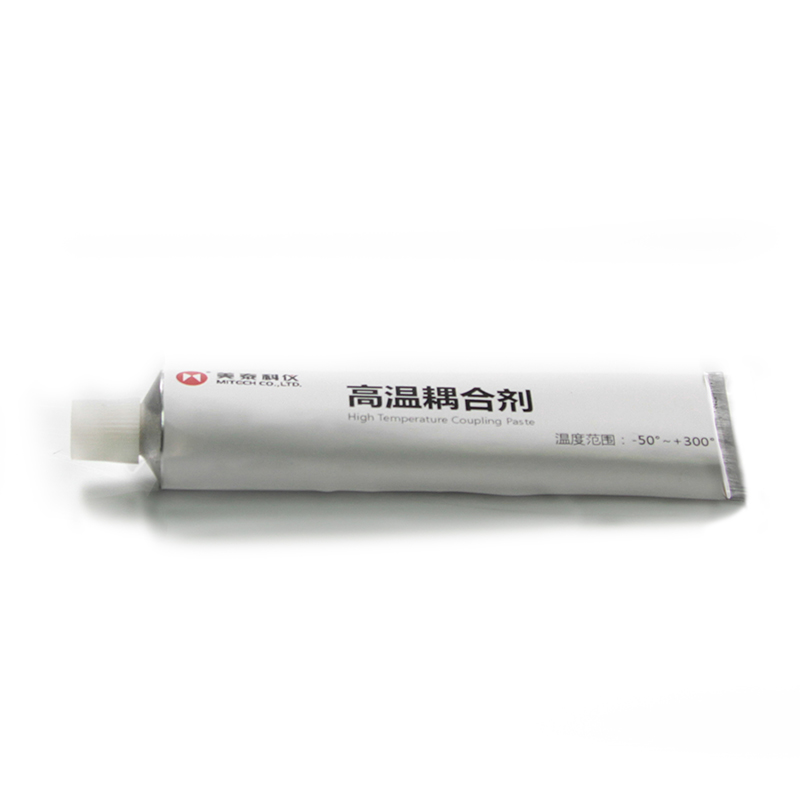

美泰超聲波測厚儀高溫耦合劑MHTC-II 美泰高溫耦合劑GW-II是美泰系列超聲波測厚儀的可選配置之一，高溫耦合劑GW-II（40g）適用于溫度低于300℃的材質的高溫探頭與被測工件的耦合，較普通耦合劑相比，高溫耦合劑耐熱性更高，使用時不會產生煙氣，健康環保，不易凍結、流溢，可保證高溫情況下的探頭與被測材料之間超聲信號的正常傳播，以實現精準測量，是高溫測厚必備的輔件。使用時，測量溫度較高時，建議涂在探頭上使用。
