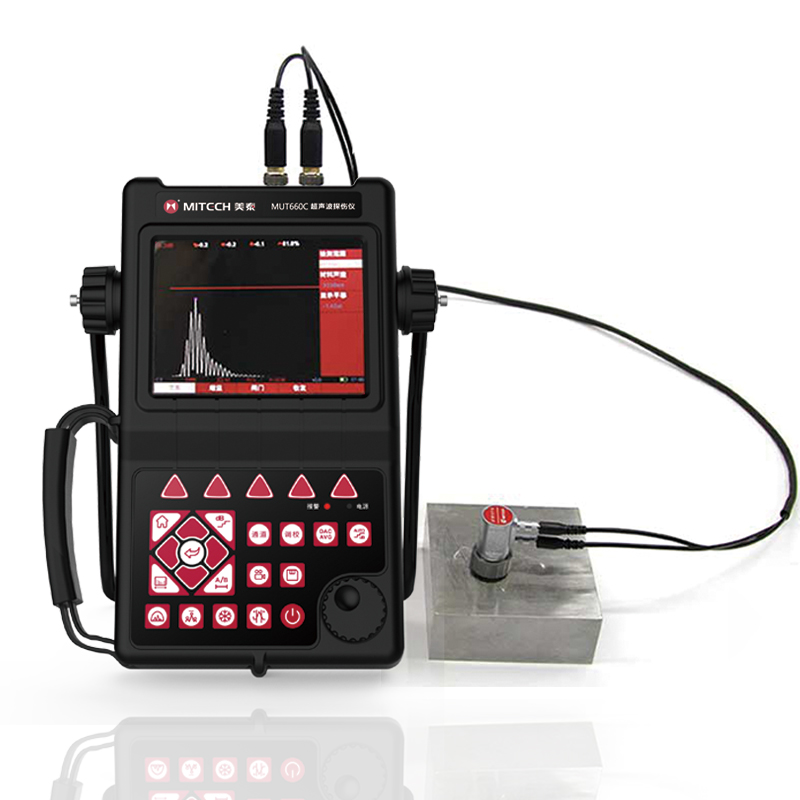

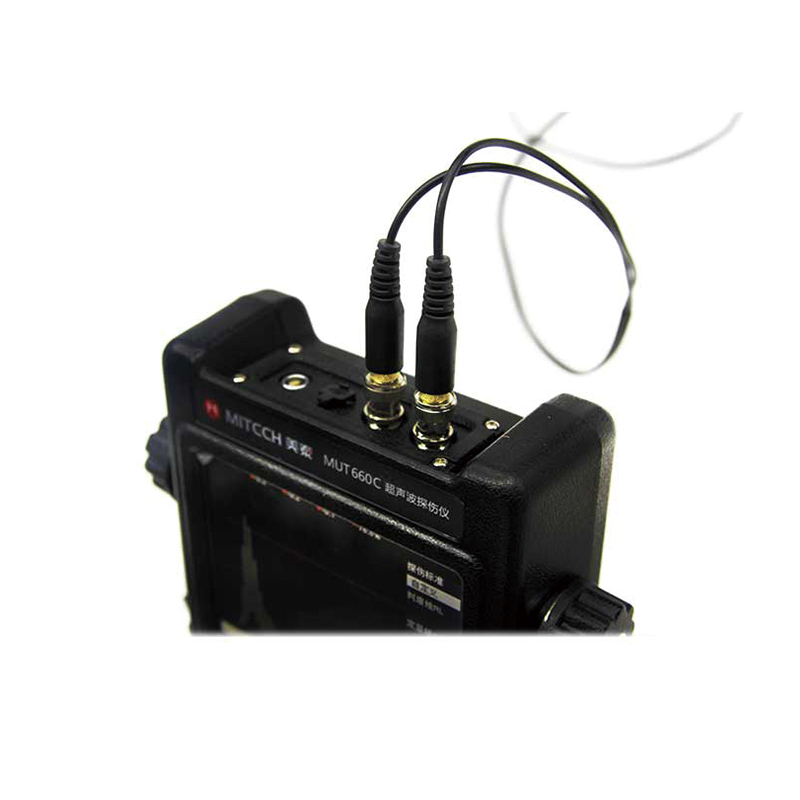

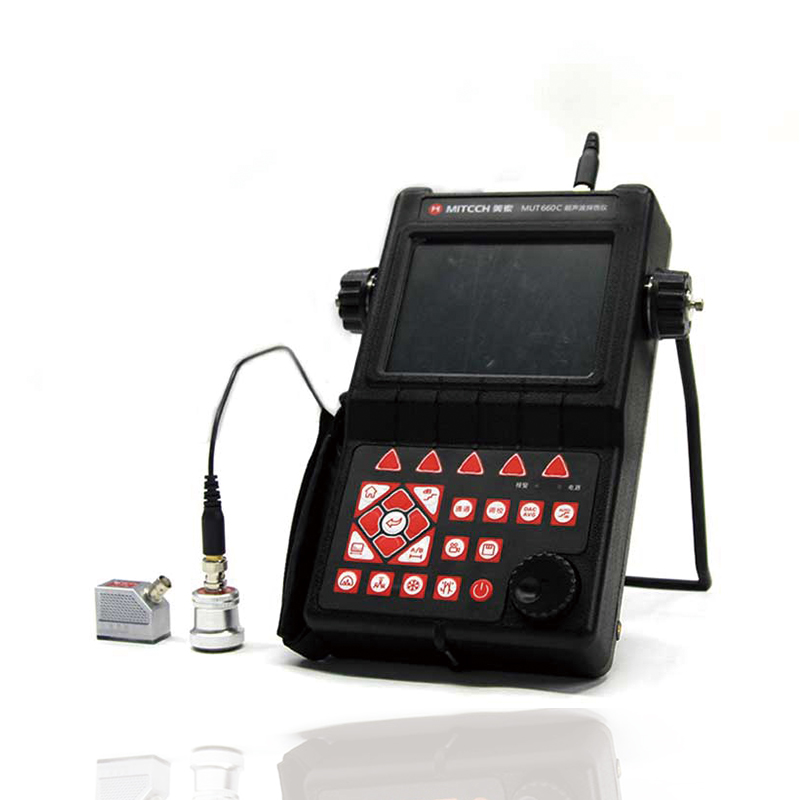

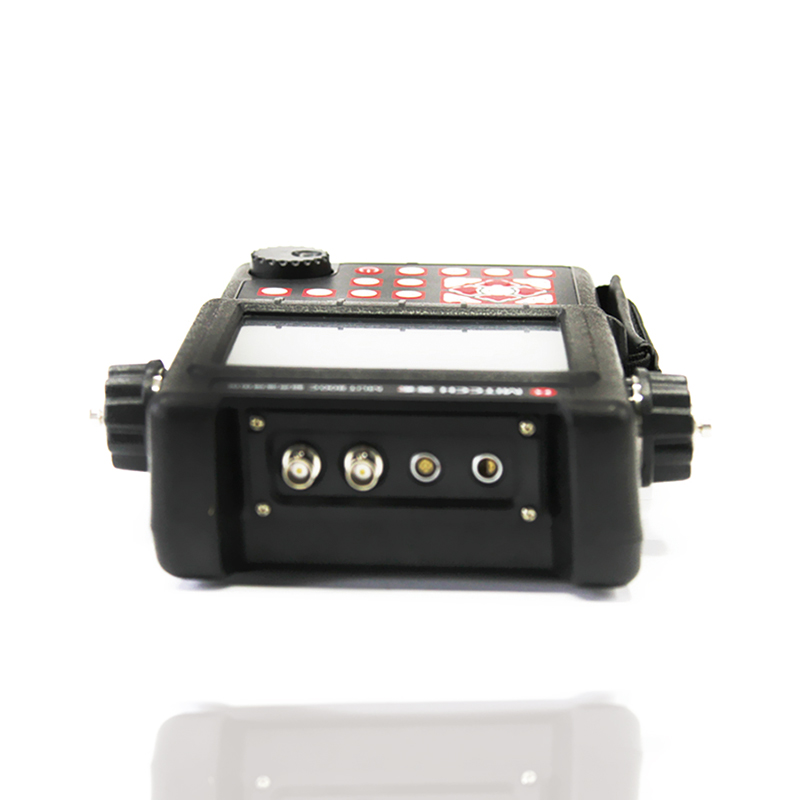

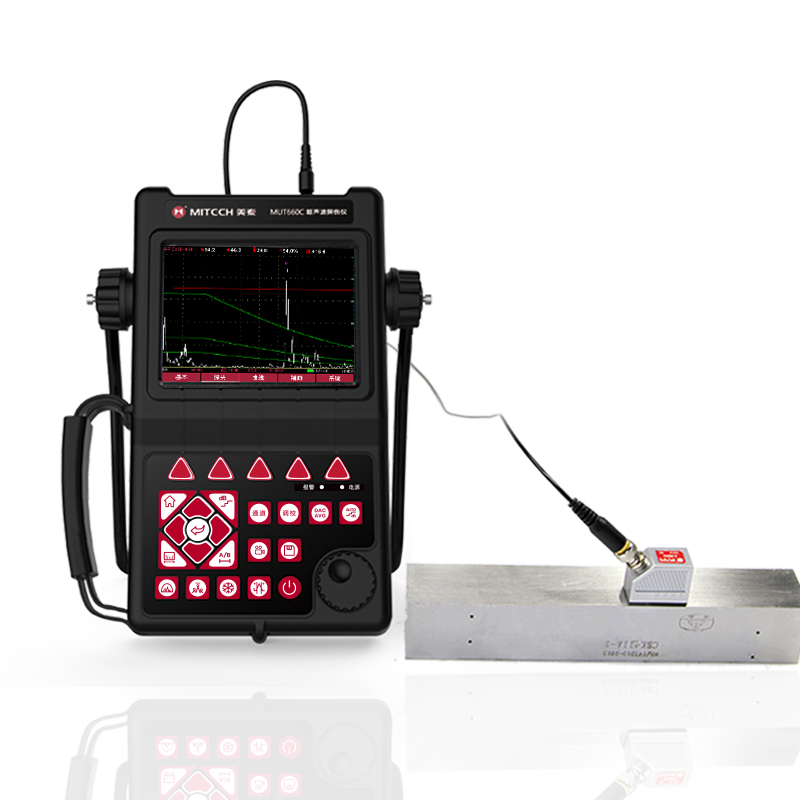

產品概述MUT660C智能數字式超聲波探傷儀是美泰公司專注多年精心研制的旗艦產品，其設計獨特、制造精良、操作便捷、功能強勁，集諸多優勢于一身，自問世以來一直倍受用戶親睞，它能夠快速便捷、無損傷、精確地進行工件內部多種缺陷（裂紋、夾雜、氣孔等）的檢測、定位、評估和診斷。采用全數字TFT 640×480真彩色液晶顯示屏，可根據環境選擇操作界面風格，液晶亮度可調節，界面設計人性化、波形顯示細膩；可全屏清晰發現缺陷；單手可把持操作，曲線制作、探頭校準等常規操作均可自動完成；核心處理器CPU主頻400M，能快速完成復雜運算，實現智能缺陷分析；低功耗設計配備大容量高性能鋰離子電池模塊可連續工作10小時以上；全中文主從式菜單，注重用戶體驗，集快捷按鍵、數碼飛梭旋輪、十字菜單三種操作方式于一體，不同使用習慣均可操作自如；支持多語言。防水、防油、防塵可達到IP65防護等級。是石油、化工、冶金、造船、航空、鐵路等領域缺陷檢測、質量控制、在役安全監測與壽命評估必備的專業精密儀器。
功能用途本儀器能夠廣泛地應用在制造業、鋼鐵冶金業、金屬加工業、化工業等需要缺陷檢測和質量控制的領域，也廣泛應用于航空航天、鐵路交通、鍋爐壓力容器等領域的在役安全檢查與壽命評估。
工作原理超聲波探傷是無損檢驗的主要方法之一。它是利用材料本身或內部缺陷的聲學性質對超聲波傳播的影響，非破壞性地探測材料內部和表面的缺陷（如裂紋、氣泡、夾渣等）的大小、形狀和分布狀況以及測定材料性質。超聲波探傷具有靈敏度高、穿透力強、檢驗速度快、成本低、設備簡單輕便和對人體無害等一系列優點。
工作條件環境溫度： (-10~50)℃
相對濕度： (20~95)%RH

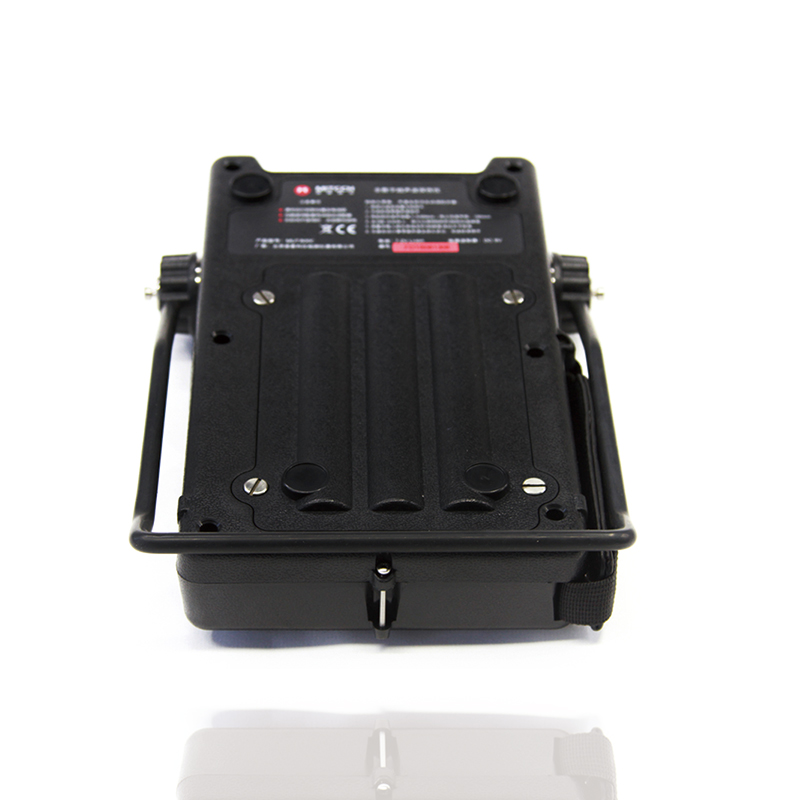

儀器特點?本儀器專為嚴苛的現場環境而設計，堅固耐用。獨有的密封設計使它能夠抵御從海洋到沙漠各種惡劣環境中的潮濕、風沙、灰塵、油污及其它污染。獨特防潑濺設計，防水防油，可在雨天工作。獨特的旋轉支架使用方便。
?缺陷回波參數（距離、水平、垂直、波幅、dB當量值、平底孔當量值）實時顯示，探傷信息一目了然，并可自動完成缺陷定量的平底孔轉換。
?方波脈沖、發射電壓、濾波頻帶、探頭阻尼可調，適用于各種工件的探傷。
?全中文顯示，主從式菜單，并設計有快捷按鍵和數碼飛梭旋輪，操作便捷，技術領先。
?采用TFT全數字真彩色液晶顯示器，屏幕亮度清晰，可根據環境選擇背景色，液晶亮度可自由設定，以便可以適應不同操作環境。
?高性能安保電池模塊便于拆裝，使儀器連續工作時間達八小時以上。操作方法及注意事項?將探傷儀頂部的電池開關置于“ON”，然后按鍵開機。儀器屏幕上顯示開機自檢信息。自檢結束后，儀器自動進入探傷界面。在開機狀態下，按鍵可以實現儀器關機。
?儀器關機時會自動進行探傷參數的保存操作（存儲于默認的系統文件中，該文件用戶無法訪問），關機進行過程中請不要進行按鍵操作，也不要立即切斷電源，以防止破壞系統文件。如果由于某種原因破壞了系統文件，可以通過恢復出廠設置功能來修復。儀器關機后，所調試和設置的探傷參數不會丟失，下次開機后會利用默認的系統文件將儀器參數自動恢復。
?如果長時間不再使用探傷儀，請將探傷儀頂部的電池開關置于“OFF”，以保護儀器和鋰電池組。
?自動關機：當電池電壓太低時，屏幕上的電池圖標會閃爍顯示，然后探傷儀會自動關機斷電。注意事項
儀器頂部設計有鋰電池專用開關，以確保儀器和電池組的安全使用。當電池開關置于“OFF”位置時，電池組與儀器的電氣連接被切斷，儀器無法使用電池組供電，也無法對其充電；只有當電池開關置于“ON”位置時，電池組才可以對儀器供電，儀器也才可以對電池組充電。電池開關操作過程中，可能會引起儀器自動開機、關機，屬正常現象，不會損壞儀器
儀器的保養與維護?按鍵操作時，不宜用力過猛，不宜用沾有過多油污和泥水的手操作儀器鍵盤，以免影響鍵盤的使用壽命
?探傷儀使用完畢，應對儀器的外表進行清潔
?儀器應存放在干燥清潔的地方
?儀器應避免油或水等液體進入儀器內部，經常清潔儀器表面
?探頭連線，通訊電纜等切忌扭曲重壓；在拔插電纜連線時，應抓住插頭的根部，不可抓住電纜線拔、插或拽 -
-
檢測范圍 (0~9999)mm 工作頻率 (0.2~20)MHz 聲速范圍 (100~20000)m/s 動態范圍 ≥36dB 垂直線性誤差 ≤2.0% 水平線性誤差 ≤0.1% 顯示分辨率 640*480真彩色液晶顯示屏 分辨力 >40dB(5P14) 盲區 5MM 靈敏度余量 >65dB(深200mmФ2平底孔) 數字抑制 (0~80)%，不影響線性與增益 錄相時長 100小時以上 電噪聲電平 ≤8% 探頭類型 直探頭、斜探頭、雙晶探頭、穿透探頭 閘門 進波門、失波門；單閘門、雙閘門讀數；峰值觸發、邊沿觸發 報警 蜂鳴報警，LED燈報警 探傷標準 內置各行業常用探傷標準，直接調用，方便、快捷 焊縫圖示 可設置焊縫形態參數，探傷中直觀顯示焊縫圖和缺陷在焊縫中的位置 自動校準 探頭零點和探頭角度（K值）自動校準功能；聲速自動測量功能 記憶 實時檢索缺陷最高波，記錄缺陷峰值回波 定位 實時顯示缺陷水平、深度（垂直）、聲程位置 缺陷定量 缺陷當量dB值實時顯示 缺陷定性 通過回波包絡波形，方便人工經驗判斷 曲面修正 用于曲面工件探傷，可實時顯示缺陷周向位置（可選功能） DAC/AVG 曲線自動生成，取樣點不受限制，并可進行補償與修正。曲線隨增益自動浮動、隨聲程自動擴展、隨延時自動移動。能顯示任意孔徑的AVG曲線 AWS 美國焊接學會標準，為各類AWS焊縫檢測應用提供一個動態反射體“缺陷定級”。可避免手工計算，提高檢測效率。（可選功能） 裂紋測深 利用端點衍射波自動測量、計算裂紋深度（可選功能） 門內展寬 放大回波細節，便于回波分析 連續記錄 實時記錄波形，存儲、回放波形 波形凍結 凍結屏幕上顯示的波形，便于缺陷分析 回波編碼 以不同顏色顯示1~6次回波顯示區，便于判斷缺陷位置 B型掃描 （彩色編碼B掃描）實時掃查、橫截面顯示，使探測結果更直觀 環境溫度 (-10~50)℃ 相對濕度 (20~95)%RH 供電 直流（DC）9V；鋰電池，可連續工作10小時以上 節電方式 低功耗設計 持續工作時間 10小時以上 防護等級 IP64 通訊接口 USB2.0高速通訊傳輸接口 PC端軟件 有 工作語言 中文 外型尺寸 280mm×220mm×70mm 整機重量 5.5KG -

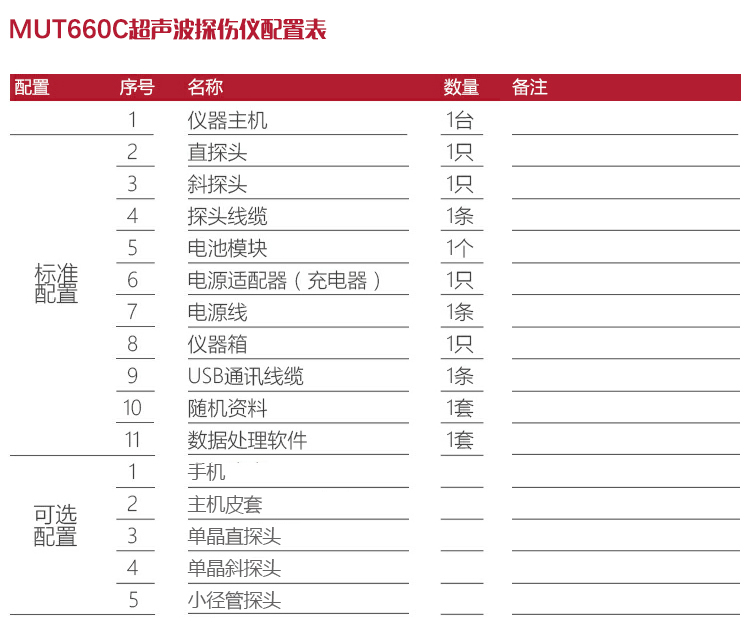

探傷儀直探頭 美泰標準超聲波探傷儀直探頭，頻率：4MHz，探頭晶片直徑：10mm,屬美泰全線超聲波探傷儀產品的標準配置。直探頭主要由壓電晶片、阻尼塊和保護膜組成。超聲波由壓電晶片發出，經保護膜、耦合劑進入待測工件，因此直探頭中，超聲波傳輸的實際距離=工件厚度+保護膜+耦合劑。使用前需校準直探頭，除去保護膜和耦合劑的距離，以減少這部分的誤差，提高測量準確性。直探頭適用于各類形狀規則的較大零件探傷，如鍛件、鑄件等。
探傷儀斜探頭 美泰標準超聲波探傷儀斜探頭，頻率：4MHz,探頭晶片尺寸：8*9mm,角度60?，屬美泰全線超聲波探傷儀產品的標準配置。斜探頭主要由壓電晶片、阻尼塊和斜楔塊組成。晶片發出超聲波經斜楔塊轉換為橫波傾斜入射至被測工件中。斜楔塊的材料為有機玻璃，可實現波型轉換。為了避免儀器在計算缺陷的距離時產生誤差，在使用斜探頭前，需要對其零偏、角度和前沿進行校準，通過校準可將這部分誤差自動減去，從而提高準確性。斜探頭適用于焊縫等常規探傷。

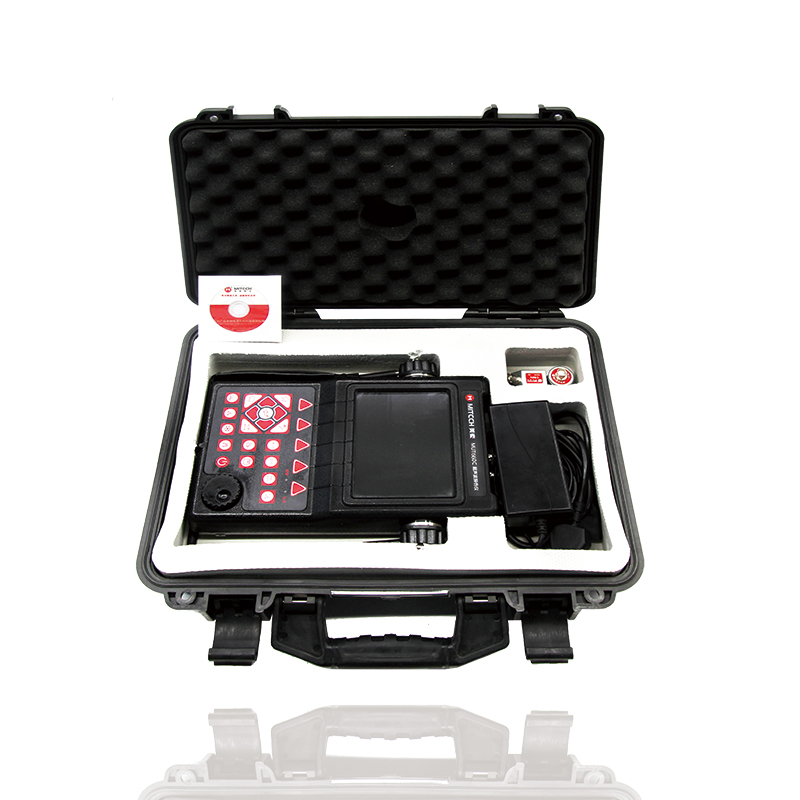

ABS儀器箱 美泰超聲波探傷儀儀器箱，長: 42 cm;寬:30cm;高:8.5cm。采用ABS工程塑料精制而成，密封防水、抗摔防震，具有耐熱性、耐低溫等優良性能，可有效防御惡劣環境中的油污、粉塵及各種腐蝕，箱體尺寸符合航空、列車攜帶標準（可放于座位底下和行李架上），小巧便捷可置于背包內，安全、可靠、穩定。
探傷儀C系列電源適配器 美泰超聲波探傷儀C系列電源適配器，屬本產品C系列儀器的標準配置，9V/4A，用于為儀器充電，充電時它能夠產生恒定電壓，有效保護儀器電路，使用方便、安全可靠。本儀器僅限使用本公司配套的專用電池組及電源適配器（充電器），否則可能會引起儀器損壞。
探傷儀C系列電池 美泰標準超聲波探傷儀C系列內置電池，電池類型為：鋰電池，電壓：7.2V,電池容量：8800mAh。屬美泰超聲波探傷儀C系列產品的標準配置。使用中，切勿自行拆解電池組；僅限使用本公司提供的專用的電源適配器進行充電，否則將會導致電池損壞，長時間不使用時，應定期充放電（約每月一次），防止失效。
探傷儀單晶探頭線 美泰超聲波探傷儀單晶探頭線,標準線長約200cm，Q9-Q9探頭線屬儀器的標準配置，用于主機和探頭的連接。
探傷儀電源線 美泰超聲波探傷儀電源線，長約：140cm，用于主機和電源適配器間的連接，設有國標電源線，歐規電源線，英規電源線，美規電源線等可供選擇。
探傷儀USB通訊線纜 美泰超聲波探傷儀USB通訊電纜，長150cm，用于連接PC端與主機，以實現與電腦通訊、分析及存儲數據、打印探傷報告的應用。 探傷儀隨機資料 美泰超聲波探傷儀附有專用的隨機裝箱資料。包括產品合格證、保修卡、產品說明書、裝箱清單。隨機資料采用專用的銅版紙印制，說明書圖文設計，美觀、易懂、便于長久保存。注：美泰品牌系列產品的隨機資料均可登陸www.gcuvbwo08.cn下載電子版。 探傷儀C系列旋轉支架 美泰超聲波探傷儀C系列旋轉支架，探傷作業時可通過調整旋轉支架的旋轉角度來獲得適當視角，以方便、舒適操控儀器。 -
探傷儀C系列背帶、主機皮套 美泰超聲波探傷儀主機皮套長27.5cm, 寬17cm,高8cm，用于保護儀器，內置背帶，可根據需要自行調節。
探傷儀高端單晶直探頭 2P/2.5P/4P/5P、Φ24/Φ25/Φ30等多種規格可選，適用于各類形狀規則的較大零件探傷，如鍛件、鑄件等。
探傷儀高端單晶斜探頭（45°-70°） 2P\2.5P\4P\5P(8×8，8×9，9×9，10×10，8×12，10×12，10×12，13×13，14×14)多種規格可選，適用于焊縫等常規探傷。
探傷儀雙晶直探頭（F5-F30） 規格：1.25P/2.5P/5P、Φ10、Φ14、Φ20等多種規格可選，用于薄板、棒材的檢測。探頭的弧度可根據被測棒材的直徑選用。 小徑管探頭(5P6*6 K2 38.7?) 規格：5P, 6*6,38.7? K值為2 用于薄壁管焊縫檢測。 縱波斜探頭 1.25P/2.5P/5P(7*9，13*13，14*14)，K2/K2.5/K3，規格可選，可用于檢測直聲束無法到達的部位、或者缺陷的方向與檢測面之間存在夾角的區域。 表面波探頭 規格：2.5P 6*8 62/72? 用于探測近表面的缺陷。 短前沿探頭 規格：5P (6×6) 70°用于探測薄壁焊縫，有效減少探頭雜波。 可變角探頭 規格：2.5P 10*16 0-90度 能夠改變入射角的探頭，可用于制作試驗機。
水浸探頭（2.5P14Q9） 規格：2.5P 14Q9，用于水浸法探傷的探頭。
探傷儀儀器拎包 美泰超聲波探傷儀拎包長33cm、寬17cm、高21.5cm，可將探傷儀主機及配件置于拎包內，便于隨身攜帶。 可拆卸式探頭 2.5P、Φ20、K2,各部件可拆卸，是進行斜射探傷用的探頭，主要用于橫波探傷。 探傷儀探頭楔塊 為了使超聲波傾斜入射到檢測面而裝在晶片前面的楔塊。 單晶探頭線(Q9-C9) 美泰超聲波探傷儀單晶探頭線,長200cm，Q9 C9即直徑分別為9mm和9mm，屬美泰全線超聲波探傷儀產品的可選配置，用于連接主機和探頭。 單晶探頭線（C9-C5） 美泰超聲波探傷儀單晶探頭線,長200cm，C9 C5即直徑分別為9mm和5mm，屬美泰全線超聲波探傷儀產品的可選配置，用于連接主機和探頭。 單晶探頭線（C9-C9） 美泰超聲波探傷儀單晶探頭線,長200cm，C9 C9即直徑分別為9mm和9mm，屬美泰全線超聲波探傷儀產品的可選配置，用于連接主機和探頭。 雙晶探頭線(Q9/C9-C6) 美泰超聲波探傷儀雙晶探頭線,長200cm，Q9/C9 C6即直徑分別為9mm和6mm，屬美泰全線超聲波探傷儀產品的可選配置，用于連接主機和雙晶探頭。 雙晶探頭線（Q9/C9-C5） 美泰超聲波探傷儀雙晶探頭線,長200cm，Q9/C9 C5即直徑分別為9mm和5mm，屬美泰全線超聲波探傷儀產品的可選配置，用于連接主機和雙晶探頭。
